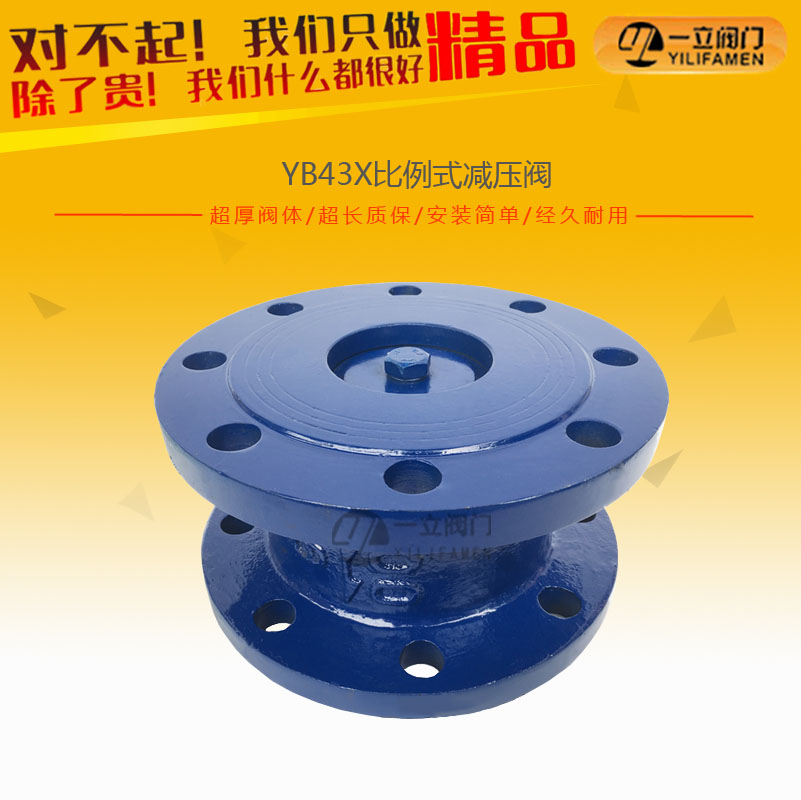

YB43X比例式減壓閥

  • 產品概述： YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：
YB43X固定比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16。比例式減壓閥由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。一般選擇比例式減壓閥是使設計流量在流量-壓力特性曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。比例式減壓閥結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。

產品特點：
Y43X-A比例式減壓閥特點：外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。減壓閥的減壓比例是：（2：1）--（3：1）--（4：1）--（3：2）--（5：2）等，亦可根據用戶的要求設計比例的減壓閥。

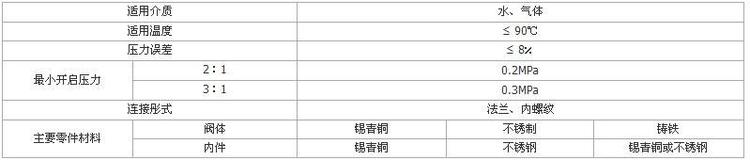

技術參數：
產品名稱
YB43X比例式減壓閥
產品型號
YB43X
公稱通徑
DN25-200mm
壓力范圍
1.0~1.6MPa
閥體材質
銅、鑄鋼、不銹鋼



工作原理：
當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。Y43X-10、Y43X-16型比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。

主要零件材料：

零件名稱

材料

閥體

銅或不銹鋼、鑄鋼、鑄鐵

活塞

銅或不銹鋼

進口壓蓋

銅或不銹鋼

出口壓蓋

銅或不銹鋼

調壓范圍：
是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

壓力特性：
是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

流量特性：
是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

外形尺寸：

公稱通徑DN（MM）

尺寸（MM）

C

L

D

15

1/2"

80

50

20

3/4"

80

50

25

1"

90

54

32

1 1/4"

100

60

40

1 1/2"

110

68

50

2"

120

80

法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準

型號

公稱壓力PN（MPa）

公稱通徑DN（MM）

L

Y43X-10T(B型)

1.0

50

85

65

102

80

122

100

140

125

160

150

178

200

230

Y43X-16T

1.6

50

85

65

102

80

122

100

140

125

160

150

178

200

230



咨詢：YB43X比例式減壓閥
