一、產品概述:

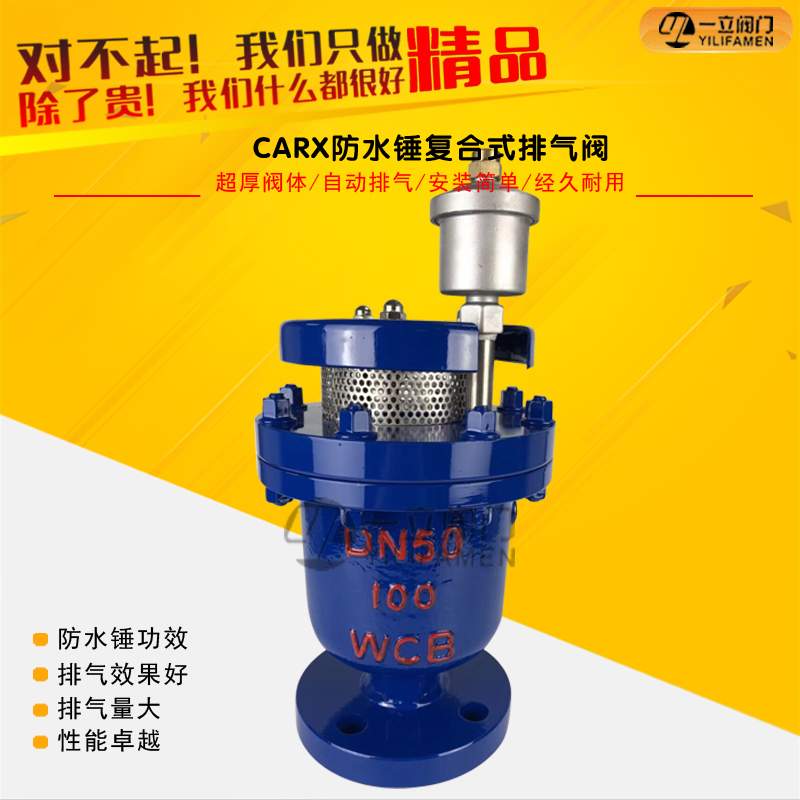

CARXP型復合式組合高速進排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。為防止閥口被吹堵，傳統式高速進排氣閥在入口設置護筒，使閥門在結構上變得復雜。
二、復合式高速排氣閥三大特性:
1、充水時高速排氣，不怕吹堵。
2、放水時高速吸氣。
3、壓力下微量排氣。
三、高速排氣閥工作原理:
FGP4X復合式高速排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起并嚴密封閉排氣口的浮球式排氣閥。復合式高速排氣閥采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸?。?，實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度圓錐體，可做到不管氣壓多大氣流速度多高，排氣口也不會被吹堵。
尺寸：
|
通徑 |
長度A |
寬度B/L |
高度H |
外徑D |
螺栓孔徑 |
法蘭厚度 |
螺栓孔 |
|
DN50 |
250 |
130 |
260 |
165 |
125 |
19 |
4-19 |
|
DN80 |
315 |
170 |
340 |
200 |
160 |
19 |
8-19 |
|
DN100 |
413 |
|
334 |
220 |
180 |
19 |
8-19 |
|
DN150 |
580 |
|
520 |
285 |
240 |
19 |
8-23 |
|
DN200 |
668 |
|
640 |
340 |
295 |
22 |
8-23 |
|
DN250 |
770 |
|
780 |
395 |
350 |
22 |
12-23 |
|
DN300 |
850 |
|
920 |
445 |
400 |
24.5 |
12-23 |
安裝位置：
復合式高速進排氣閥安裝于有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。
