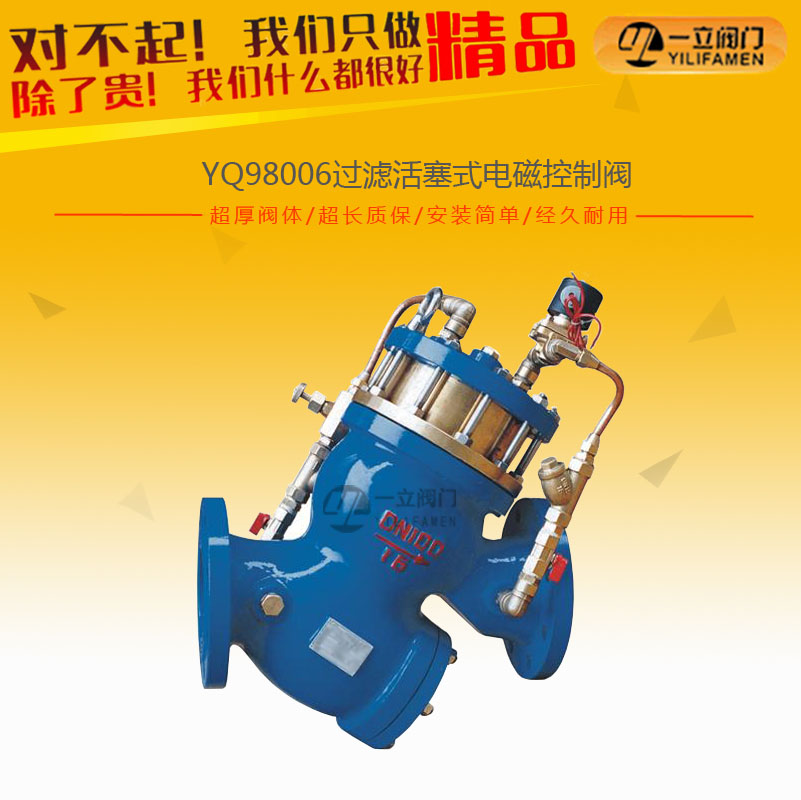

YQ98006過濾活塞式電磁控制閥

  • 產品概述： YQ98006活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：
YQ98006活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態。當電磁導閥關閉時，主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥。本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單。安裝于各類給水系統的管道上。


產品優點：
1、消除水錘效果好。將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2、操作方便。只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3、節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕。


主要零部件材質如下表：

零件名稱

材質

閥體、閥蓋

鑄鐵、鑄鋼、不銹鋼

閥座

錫青銅、不銹鋼

閥瓣

碳鋼、不銹鋼+丁腈橡膠

閥桿

鋁青鋼、鉻不銹鋼

活塞

鉻不銹鋼+丁腈橡膠

過濾網

不銹鋼

彈簧

不銹鋼

工作原理：
分隔膜型和活塞型兩類：主要部件有一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成的。它利用上下游壓力差為動力,由導閥控制、使隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥盤底部和隔膜下方的壓力值大于上方的壓力值，所以將主閥閥盤推到完全開啟的位置,當進入隔膜（活塞）上方控制室內的壓力不能排到大氣或下游低區時，作用在隔膜（活塞）上方的壓力值大于下方的壓力值,所以會把主閥閥盤壓到完全關閉位置，當隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤處于調節狀態。

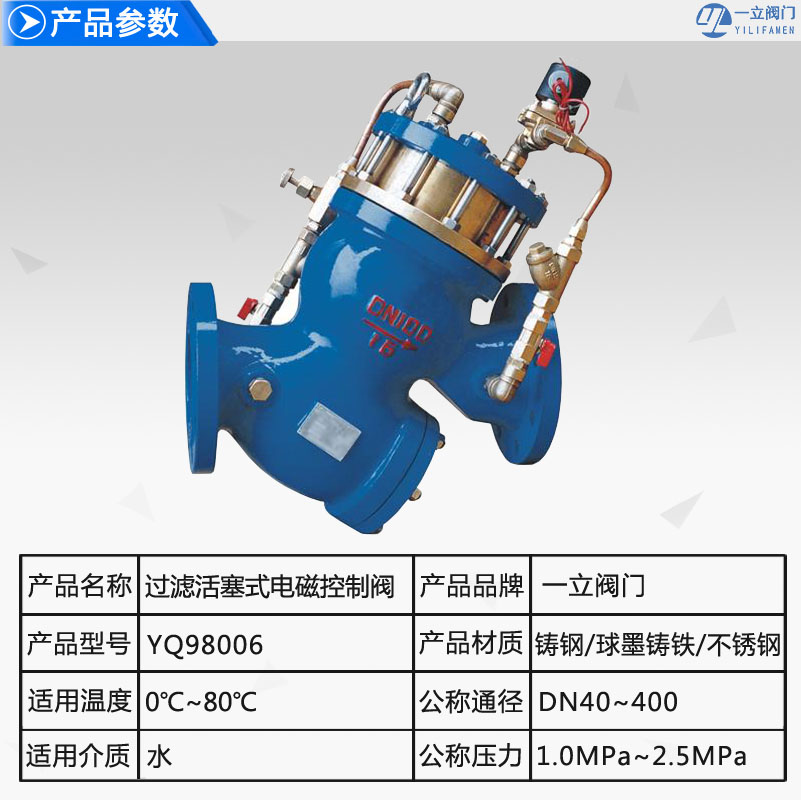

技術參數表：

技術參數



公稱壓力

1.0MPa、1.6 MPa、2.5 MPa

公稱通徑

40 50 65 80 100 125 150 200 300 400

低動作壓力

≥0.04 MPa

緩閉時間

3～60s（可調）

介質溫度

0～80℃

適用介質

水 (如使用海水中訂貨需注明)

結構圖及規格尺寸：


DN

50

65

80

100

125

150

200

250

300

350

400

L

250

280

335

380

425

480

750

660

740

810

860

公稱通徑
DN（mm）

L

H

G

D

D1

n-Φd

PN10

PN16

PN25

PN10

PN16

PN25

PN10

PN16

PN25

40

340

236

155

150

110

4-18

50

340

236

155

160

125

4-18

65

355

250

165

180

145

4-18

8-18

80

384

280

180

195

160

4-18

8-18

8-18

100

415

310

210

215

230

180

190

8-18

8-23

125

500

360

240

245

270

210

220

8-18

8-25

150

542

413

260

285

300

240

250

8-23

8-25

200

670

510

330

335

360

295

310

8-23

12-33

12-25

250

806

668

410

390

405

425

350

355

370

12-33

12-25

12-30

300

945

875

485

440

460

485

400

410

430

12-23

12-25

16-30

350

800

980

270

500

520

550

460

470

490

16-23

16-25

16-30

400

980

1050

300

565

580

620

515

525

550

16-25

16-30

16-34

450

980

1150

325

615

640

/

565

585

/

20-25

20-30

/

500

110

1250

345

670

705

/

620

650

/

20-25

20-34
