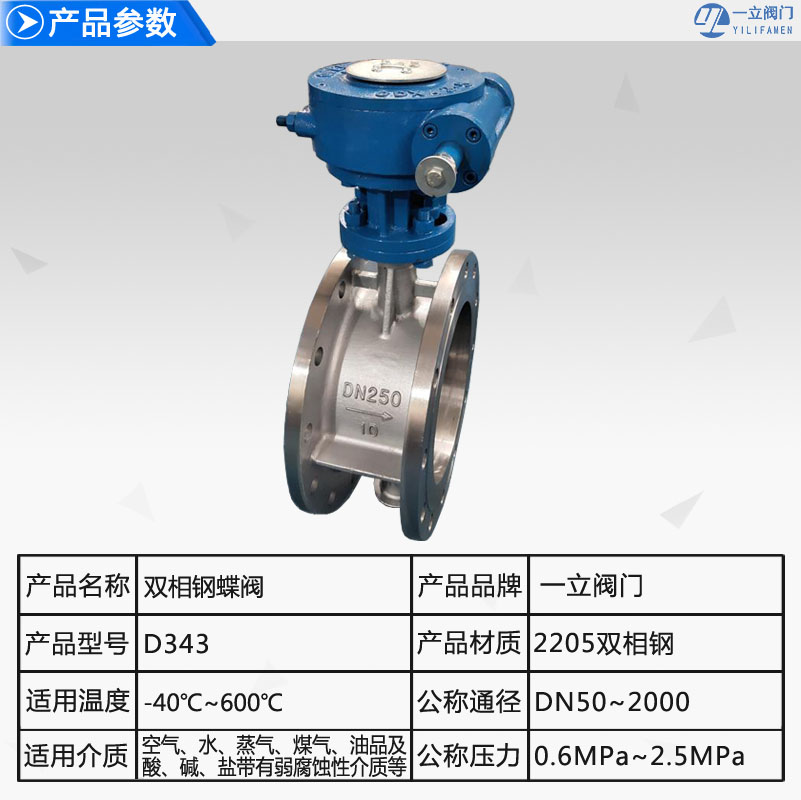

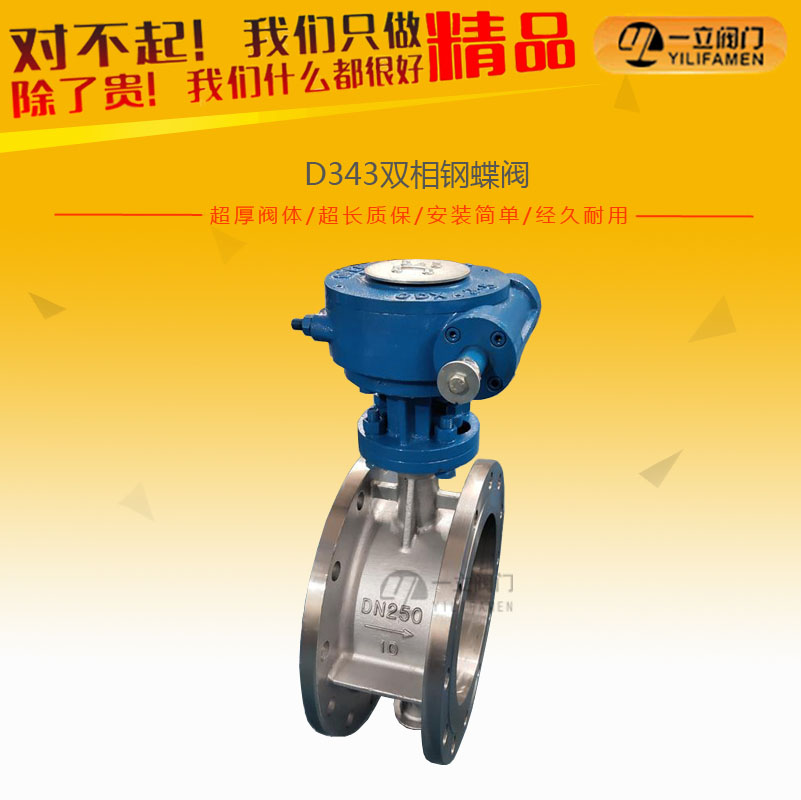

D343雙相鋼蝶閥
- 產品簡介： 2507雙相鋼蝶閥專為脫硫脫硝工程使用而設計脫硫閥門，閥體蝶板采用2507雙相鋼材質，不僅滿足脫硫漿液對閥門的腐蝕和磨損，也保證其他部件不被石灰石（或石灰膏）漿液
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
產品簡介：
2507雙相鋼蝶閥專為脫硫脫硝工程使用而設計脫硫閥門，閥體蝶板采用2507雙相鋼材質，不僅滿足脫硫漿液對閥門的腐蝕和磨損，也保證其他部件不被石灰石（或石灰膏）漿液腐蝕。雙相鋼蝶閥必須滿足腐蝕、磨損、流速、溫度等幾點要求，各種礦物燃料均含硫。特別是煤，燃燒后生成大量SO2，嚴重污染空氣。為控制污染，有效的辦法是煙氣脫硫。雙相鋼蝶閥結構簡單、體積小、重量輕。旋轉手柄90°，即可輕松啟閉閥門，并可保持閥門停留在需要的開啟角度上。
主要特點：
1、多層次硬密封蝶閥是采用軟硬層金屬片層疊組成，通過高精度機械加工成形，嵌裝在蝶板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封性能。
2、采用三維偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
3、結構獨特、操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
4、蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節蝶板密封圈向閥座靠近即可恢復原有密封性能，大大地提高了使用壽命。
主要缺點：
1、三偏心蝶閥的特殊工藝，蝶板的結構都會比較厚，所以如果在小口徑管路上使用三偏心結構的蝶閥，在開啟狀態下蝶板對于管道內流通介質的阻力會很大，流阻大，所以一般來說三偏心蝶閥不適應于DN200以下小口徑管路之中。
2、在常開管路中，三偏心蝶閥閥座密封面和蝶板上的多層次密封圈都會受到正面沖刷，時間長了會對閥門的密封性能產生影響。
主要部件材質：
|
產品類型 |
零件名稱 |
|||
|
閥體 |
蝶板 |
閥軸 |
密封面 |
|
|
碳鋼型（C） |
WCB |
WCB |
鉻不銹鋼 |
鐵基合金 |
|
合金鋼型（I） |
C5 |
C5 |
鉻鉬鋇鋼 |
鈷基合金 |
|
不銹鋼高溫型（P II） |
高鎳鉻鋼 |
高鎳鉻鋼 |
鉻鎳鉬鈦鋼 |
鈷鎢合金 |
主要技術參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
50～500 |
|||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
碳鋼:-29℃～425℃不銹鋼-40℃～600℃ |
|||||
|
適用介質 |
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 |
|||||
|
驅動形式 |
蝸桿蝸輪傳動、氣傳動、電傳動 |
|||||
連接尺寸：
|
公稱通徑 |
結構長度L |
外形尺寸（參考值） |
連接（標準值） |
參考 |
||||||||||
|
H |
Dt343H |
PN0.6MPa |
PN1.0MPa |
|||||||||||
|
mm |
inch |
短 |
長 |
H1 |
A1 |
B1 |
D |
D1 |
z-d |
D |
D1 |
z-d |
||
|
350 |
14 |
190 |
290 |
310 |
835 |
380 |
420 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
181 |
|
400 |
16 |
216 |
310 |
340 |
915 |
450 |
470 |
540 |
495 |
16-22 |
565 |
515 |
16-26 |
260 |
|
450 |
18 |
222 |
330 |
380 |
960 |
480 |
490 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
338 |
|
500 |
20 |
229 |
350 |
410 |
1020 |
480 |
490 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
360 |
|
600 |
24 |
267 |
390 |
470 |
1225 |
480 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
540 |
|
700 |
28 |
292 |
430 |
550 |
1355 |
640 |
660 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
580 |
|
800 |
32 |
318 |
470 |
640 |
1470 |
640 |
660 |
975 |
920 |
24-30 |
1015 |
950 |
24-33 |
845 |
|
900 |
36 |
330 |
510 |
710 |
1545 |
750 |
860 |
1075 |
1020 |
24-30 |
1115 |
1050 |
28-33 |
1050 |
|
1000 |
40 |
410 |
550 |
770 |
1795 |
850 |
860 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
1500 |
|
1200 |
48 |
470 |
630 |
890 |
1965 |
850 |
900 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-39 |
2000 |
