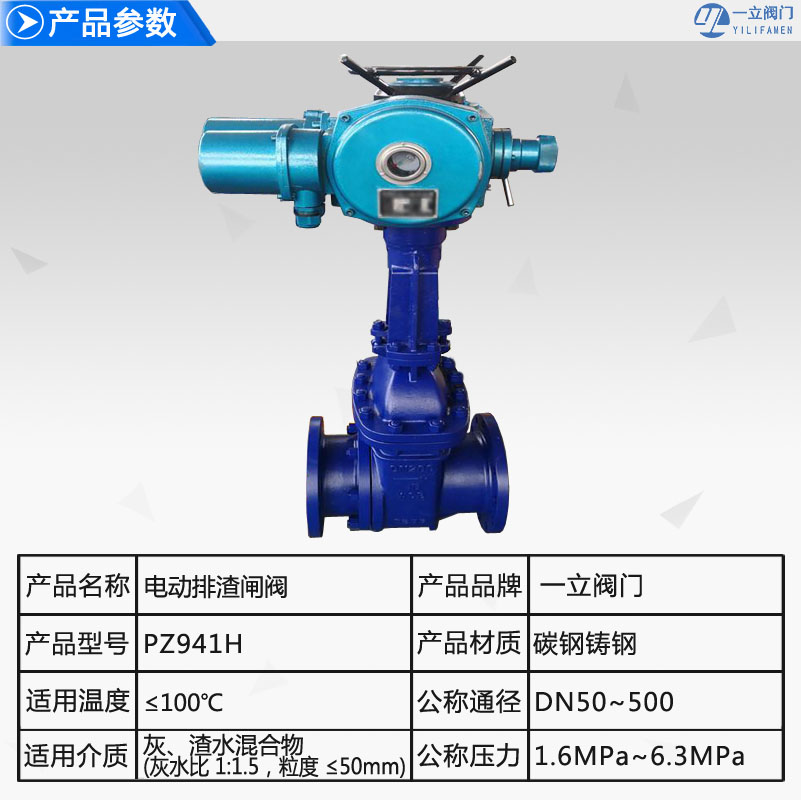

PZ941H電動排渣閘閥概述：
PZ941H電動排渣閘閥適用于公稱壓力PN1.6～6.4MPa，工作溫度0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。該產品適用于火力發電廠水除灰系統、冶金、工業煉鋼、水塵污水處理、軋鋼鐵皮污水處理、煤渣、水渣處理和礦山工業選礦的管路上作為啟閉裝置，該產品具有結構合理 操作輕便，使用壽命長等特點。
產品參數：
|
產品名稱 |
電動耐磨排渣閥 |
|
產品型號 |
PZ941H、PZ941Y、PZ941WC |
|
公稱通徑 |
DN15～DN450 |
|
壓力范圍 |
PN10-PN16 |
|
閥體材質 |
鑄鋼 |
主要零部件材料：
|
工作溫度 |
≤100℃ |
|
閥體材料 |
碳鋼WCB |
|
適用介質 |
灰渣水混合物，渣水比≥1:15，類徑≤50mm |
主要性能參數：
|
型號 |
PN |
工作壓力/MPa |
適用介質 |
適用溫度/℃ |
|
PZ941H-16C |
16 |
1.6 |
灰、渣水混合物 |
≤100 |
|
PZ941H-25 |
25 |
2.5 |
||
|
PZ941H-40 |
40 |
4.0 |
||
|
PZ941H-63 |
63 |
6.3 |
產品結構特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接
2、啟閉件采用半密封副強制密封，性能優良
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性
6、中大口徑設置滾動軸承，啟閉輕松
引用標準：
設計與制造：GB12234 GB3595
結構長度：GB12221
壓力溫度等級：GB9131 JB/T74 HG20604
連接法蘭：JG/T79 GB9113 HG20593-20635
試驗與檢驗：GB13927 JB/T9092
零件材料 ：
|
閥體 |
閥 蓋 |
支 架 |
閘 板 |
閥 桿 |
閥 座 |
密封圈 |
填 料 |
閥桿螺母 |
|
WCB |
WCB |
WCB |
WCB+耐磨合金 |
2Cr13 |
WCB+耐磨合金 |
增強柔性石墨 |
增強柔性石墨 |
ZCuA110Fe3 |
排渣閘閥安裝尺寸及重量：
|
GB 1.6Mpa |
|||||||||||
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
H |
335 |
510 |
685 |
790 |
885 |
1015 |
1190 |
1350 |
1460 |
1620 |
1800 |
|
D0 |
250 |
280 |
300 |
300 |
350 |
400 |
450 |
500 |
500 |
550 |
550 |
|
GB 2.5Mpa |
|||||||||||
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
|
H |
335 |
510 |
685 |
790 |
885 |
1015 |
1190 |
1350 |
1460 |
1620 |
1800 |
|
D0 |
250 |
280 |
300 |
300 |
350 |
400 |
450 |
500 |
500 |
550 |
550 |
|
GB 4.0Mpa |
|||||||||||
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
310 |
350 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
|
H |
340 |
508 |
680 |
800 |
875 |
1010 |
1180 |
1230 |
1280 |
1415 |
1560 |
|
D0 |
250 |
300 |
300 |
400 |
500 |
500 |
550 |
600 |
600 |
700 |
750 |
|
GB 6.4Mpa |
|||||||||||
|
DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
L |
250 |
310 |
350 |
450 |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
|
H |
340 |
508 |
680 |
800 |
875 |
1010 |
1180 |
1230 |
1280 |
1415 |
1560 |
|
D0 |
250 |
300 |
300 |
400 |
500 |
500 |
550 |
600 |
600 |
700 |
750 |
安裝與維護：
1、 安裝：
?。?） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
?。?） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
?。?) 切斷閥安裝前，應先徹底清洗管道。
?。?） 安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
（5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
?。?） 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、 維護：
?。?） 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
（2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
?。?） 閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
?。?） 閥桿：表面損壞，只能換新。
（5） 推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>
?。?） 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
?。?） 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2-3年。
（8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
咨詢：PZ941H電動排渣閘閥
一立閥門提供技術支持
