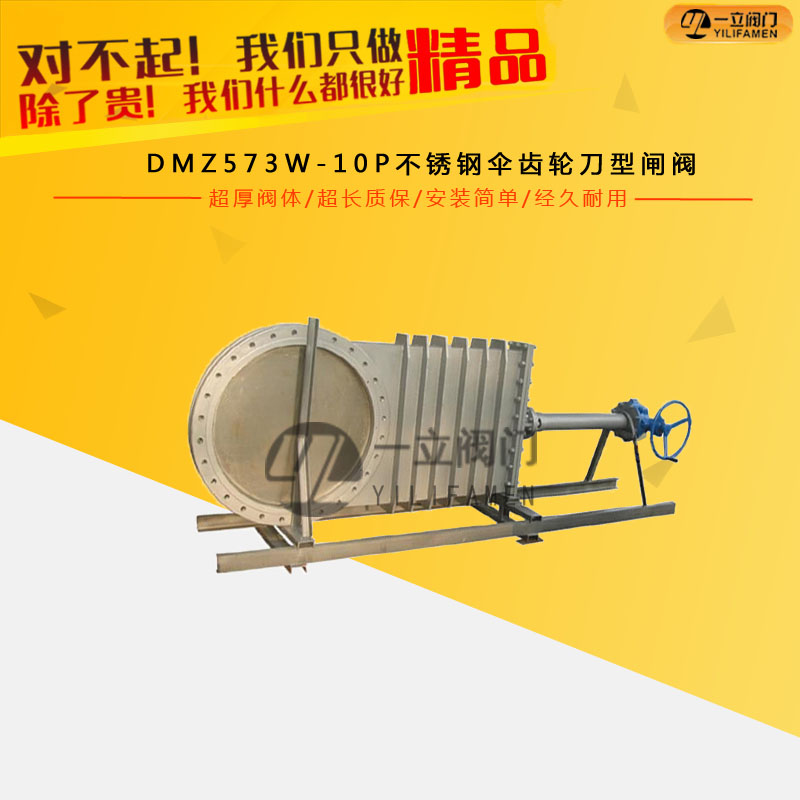

DMZ573W-10P不銹鋼傘齒輪刀型閘閥

  • 產品概述： 傘齒輪暗板刀型閘閥、不銹鋼暗桿刀閘閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

傘齒輪暗板刀型閘閥、不銹鋼暗桿刀閘閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。

產品優點：

具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便、防止介質外泄等優點。適宜在含粉塵或焦油的煤氣管線中使用。

應用范圍：

采礦、鋼鐵工業——用于煤漿、濾碴漿等。

凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

造紙工業——用于任何濃度紙漿、料水混合物。

制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。

食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

電站除灰——用于灰渣漿。

參數表：

產品名稱
傘齒輪暗桿式閘閥
產品型號
DMZ573
公稱通徑
DN50-1200
壓力范圍
1.0-1.6MP
閥體材質
鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼

性能規范：

公稱壓力（MPa）

殼體試驗（MPa）

密封試驗（MPa）

工作溫度

適用介質

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

紙漿、污水、煤漿、灰、渣水混和物

零部件材料：

體、蓋

閘閥

閥桿

密封面

不銹鋼、碳鋼、灰鑄鐵

碳鋼、不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金

設計制造標準：

結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

用途及特點：

DMZ573W傘齒輪刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
1、采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便 。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

性能規范：

公稱壓力（MPa)

殼體試驗（MPa)

密封試驗（MPa)

工作溫度

適用介質

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤100℃

紙漿、污水、煤漿、灰、渣水混和物

零部件材料：

體、蓋

閘閥

閥桿

密封面

不銹鋼、碳鋼、灰鑄鐵

碳鋼、不銹鋼

不銹鋼

橡膠、四氟、不銹鋼、硬質合金

連接尺寸：

公稱通徑DN 結構長度L D1 D2 H L0 D0 n-M
0.6 1.0.
50 48 48 100 125 300 400 250 4-M16
65 48 48 120 145 310 400 250 4-M16
80 50 50 135 160 330 400 250 4-M16
100 50 50 155 180 380 400 250 8-M16
125 50 50 185 210 440 400 250 8-M16
150 60 60 210 240 500 400 250 8-M20
200 60 60 265 295 580 400 250 8-M20
250 70 70 320 350 670 420 300 12-M20
300 70 80 368 400 820 420 300 12-M20
350 80 90 428 460 900 420 300 16-M20
400 90 120 482 515 1020 420 300 16-M22
450 90 120 532 565 1150 420 300 20-M22
500 90 130 585 620 1250 420 300 20-M22
600 140 140 685 725 1500 420 300 20-M27
700 140 140 800 840 1750 420 300 24-M27
800 190 190 905 950 2000 420 300 24-M30
900 203 203 1005 1050 2300 420 300 28-M30
1000 216 216 1115 1160 2500 420 300 28-M30
1200 254 254 1325 1380 2800 420 300 32-M36
