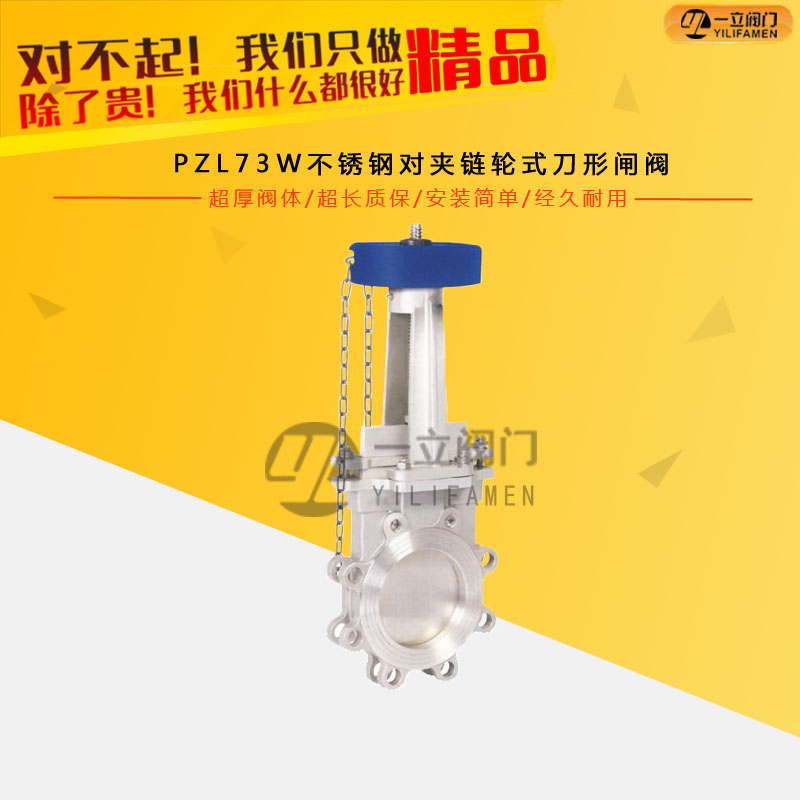

PZL73W不銹鋼對夾鏈輪式刀形閘閥

  • 產品概述： PZL73鏈輪對夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振 動 的可能性。閘板選用奧氏
  • 咨詢熱線：0577-67313796

  • 產品詳情



產品概述：

PZL73鏈輪對夾式刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振     動  的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。

產品特點：

1、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。
2、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。
3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥進口端，可防止顆粒物料直接沖刷在密封上，從而可改善工作條件，延長壽命。
4、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。
5、刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。

技術參數：

公稱壓力 0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑 DN50~500mm NPS 2"~20"
適用溫度 -38~+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭 ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式 硬密封、軟密封
泄漏量 硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
 配套附件 安裝法蘭

性能規范：

公稱壓力（MPa 殼體試驗（MPa） 密封試驗（MPa） 工作溫度 適用介質
1.0 1.5 1.1 ≤100℃ 紙漿、污水、煤漿、灰、渣水混和物
1.6 2.4 1.8 ≤100℃

零部件材料：

體、蓋 閘閥 閥桿 密封面
不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金

連接尺寸：

1.0MPa

DN L D D1 D2 H z*M D0
50 43 160 125 100 285 4*M16 180
65 46 180 145 120 298 4*M16 180
80 46 195 160 135 315 4*M16 220
100 52 215 180 155 365 8*M16 220
125 56 245 210 185 400 8*M16 230
150 56 280 240 210 475 8*M20 280
200 60 335 295 265 540 8*M20 360
250 68 390 350 320 630 12*M20 360
300 78 440 400 368 780 12*M20 400
350 78 500 460 428 885 16*M20 400
400 102 565 515 482 990 16*M22 400
450 114 615 565 532 1100 20*M22 560
500 127 670 620 585 1200 23*M22 530
600 154 780 725 685 1450 20*M27 600
800 190 1010 950 898 2000 24*M30 680

1.6MPa

DN L D D1 D2 H z*M D0
50 43 160 125 99 285 4*M16 180
65 46 185 145 120 295 4*M16 180
80 46 200 160 135 315 8*M16 220
100 52 220 180 155 365 8*M16 220
125 56 250 210 185 400 8*M16 230
150 56 285 240 210 475 8*M20 280
200 60 340 295 265 540 12*M20 360
250 68 405 355 310 630 12*M22 360
300 78 460 410 375 780 12*M22 400
350 78 520 470 435 885 16*M22 400
400 102 580 525 485 990 16*M27 400
450 114 640 585 545 1100 20*M27 530
500 127 715 650 609 1200 20*M30 530
600 154 840 770 720 1450 20*M36 600
800 190 1025 950 898 2000 24*M36 680

注意事項：

1、安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2、各連接部位螺栓，要求均勻擰緊；
3、檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4、用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5、用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6、驅動裝置的接線須按線路圖進行；
7、刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

咨詢：PZL73W不銹鋼對夾鏈輪式刀形閘閥
