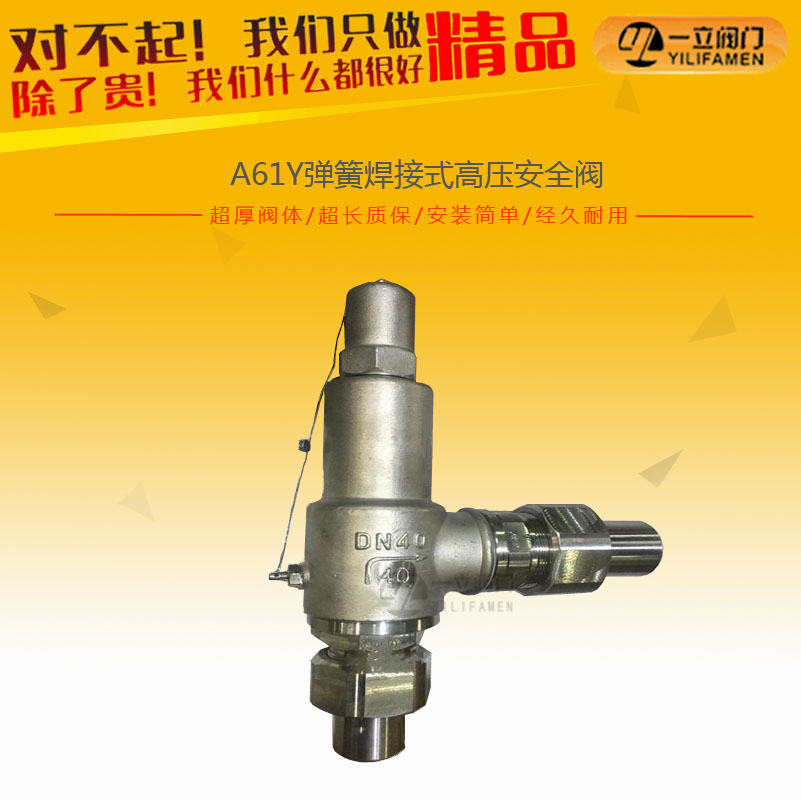

A61Y彈簧焊接式高壓安全閥

  • 產品介紹： A61Y彈簧微啟式高壓安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用，按安全閥閥瓣開啟高度可分
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品介紹：

 A61Y彈簧微啟式高壓安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用，按安全閥閥瓣開啟高度可分為微啟式安全閥和全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0（zui小排放喉部口徑）；全啟式安全閥開啟高度為≤0.25d0（最小排放喉部口徑）。是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。
安全閥是啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值的特殊閥門。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。注安全閥必須經過壓力試驗才能使用。

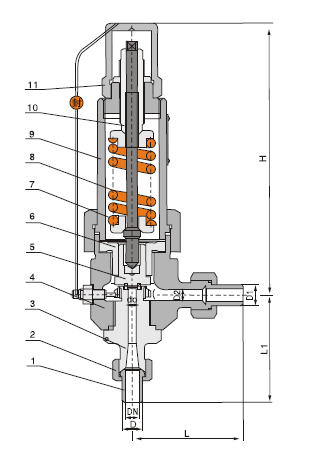

結構圖：



零部件材料：

NO.

零件名稱

A61H-C A61Y-C材料

A61Y-P材料

1

接頭

20

1Cr18Ni9Ti

2

接頭螺母

35

1Cr18Ni9Ti

3

閥座

2Cr13

1Cr18Ni9Ti

4

閥體

35/35CrMoA

1Cr18Ni9Ti

5

閥瓣

2Cr13

1Cr18Ni9Ti

6

導向套

2Cr13

1Cr18Ni9Ti

7

彈簧

50CrVA

50CrVA包覆氟塑料

8

閥桿

2Cr13

2Cr13

9

閥蓋

ZG230-450

1Cr18Ni9Ti

10

調節螺桿

45

2Cr13

11

閥帽

ZG200-400

1Cr18Ni9Ti
12

密封面材料

"Y"型堆焊Co基硬質合金,"H"型堆焊D507

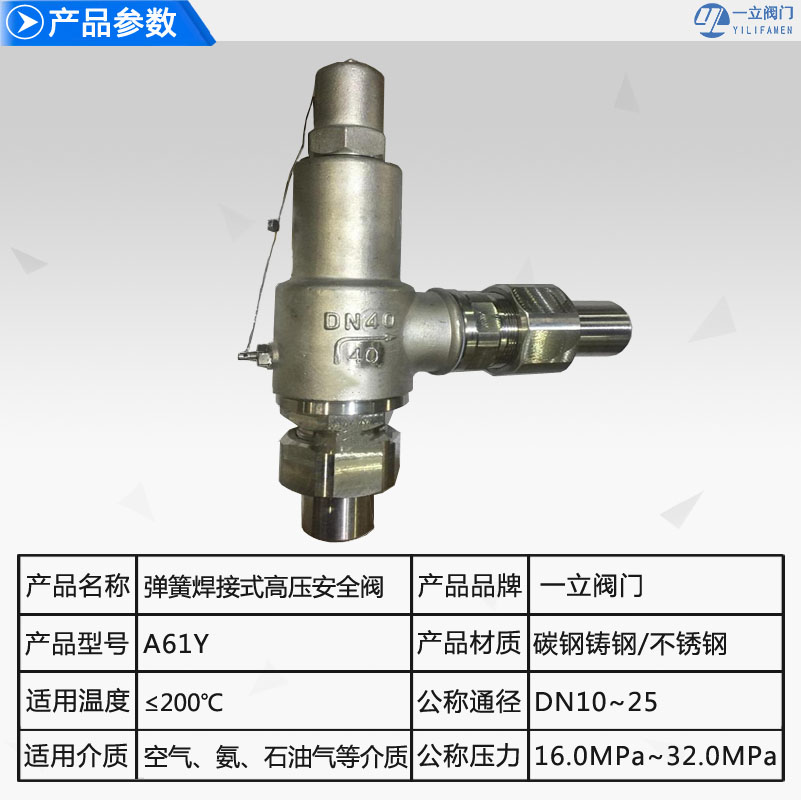

其他技術參數備注：

連接形式：法蘭、內螺紋、外螺紋
傳動方式：自動
公稱通徑：DN10-DN25（mm）；
壓力從16.0MPA-32.0MPA；
溫度：≤200℃；
結構形式：彈簧式；
材質有：鑄鐵、碳鋼、不銹鋼、球墨鑄鐵及其他特殊鋼；
標準：國標；
流動方向：單向；
適用介質：蒸汽、空氣、氨、石油氣等介質；

連接尺寸：

公稱壓力

公稱通徑

尺寸

do

D

D1

D2

L

L1

H

16

10

6

17

14

12

115

135

78

15

8

22

18

16

115

135

85

20

10

28

22

20

115

135

135

25

12

35

26

24

160

165

142

32

10

6

22

14

12

115

135

80

15

8

25

17

15

115

135

90

20

10

30

22

20

115

135

140

25

12

38

26

24

160

165

148

產品要求：

（1）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞质绞∶浩鞒隹谔帯⒄羝^熱器出口處都必須裝設安全閥。
（2）高壓安全閥應垂直安裝在鍋商、集箱的 位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
（3）杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。
（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。
（5）高壓安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。
（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。

安裝和維護應注意以下事項：
各種安全閥都應垂直安裝，高壓安全閥出口處應無阻力，避免產生受壓現象，安全閥 在安裝前應專門測試，并檢查其官密封性，對使用中的安全閥應作定期檢查。
l、額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥?？煞质绞∶浩鞒隹谔?、蒸汽過熱器出口處都必須裝設安全閥。
2、高壓安全閥 應垂直安裝在鍋商、集箱的位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
3、杠桿式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。
4、對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。

安裝說明：
①A61Y不銹鋼安全閥都應垂直安裝。
②A61Y不銹鋼安全閥出口處應無阻力，避免產生受壓現象。
③A61Y不銹鋼安全閥在安裝前應測試，并檢查其密封性。
④對使用中的A61Y不銹鋼安全閥應作定期檢查。


咨詢：A61Y彈簧焊接式高壓安全閥
