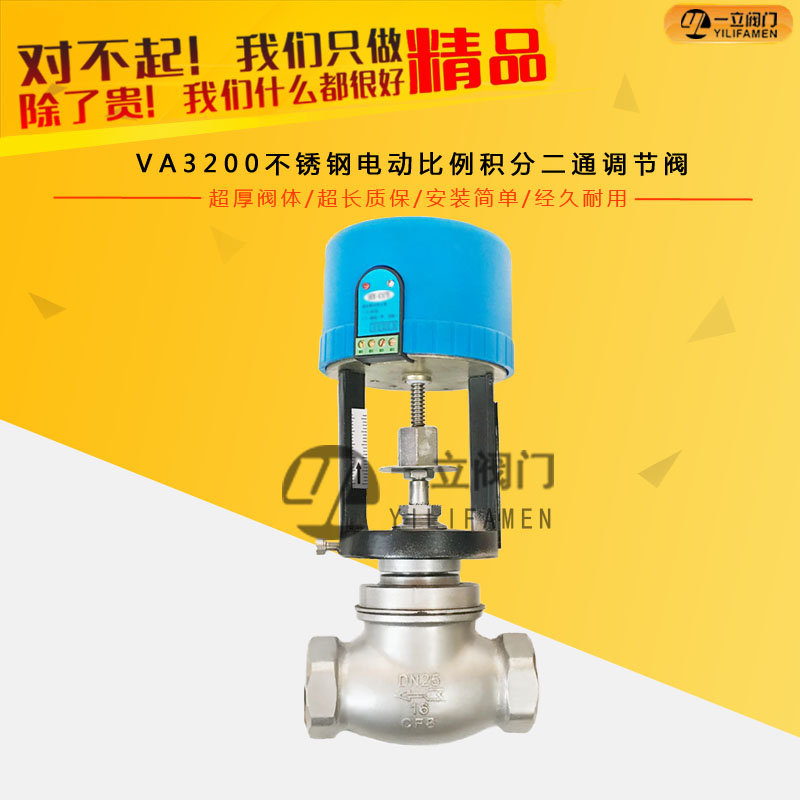

電動二通閥概述：
電動二通閥由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構。電動閥可與溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。
比例積分電動二通閥產品特點：
1.執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2.選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。
3.適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）。
4.具有0～10V或4～20mA反饋信號（選配）。
5.傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。
6.功耗低、輸出力大、噪音小。
7.閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求。
8.閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC國際標準。
9.閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥。
比例積分電動二通閥產品功能：
1.本系統適用于空調系統的新風機組冬/夏季溫度控制。
2.由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV。
3.TV-1的開度連續可調。 終使TE－1測量的環境溫度保持在設定溫度范圍內。
4.當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
電動二通閥適用范圍 ：
空調、供暖、通風、生活熱水等民用系統級化工、石油冶金、電力輕工業等各行業生產過程中的自動控制。

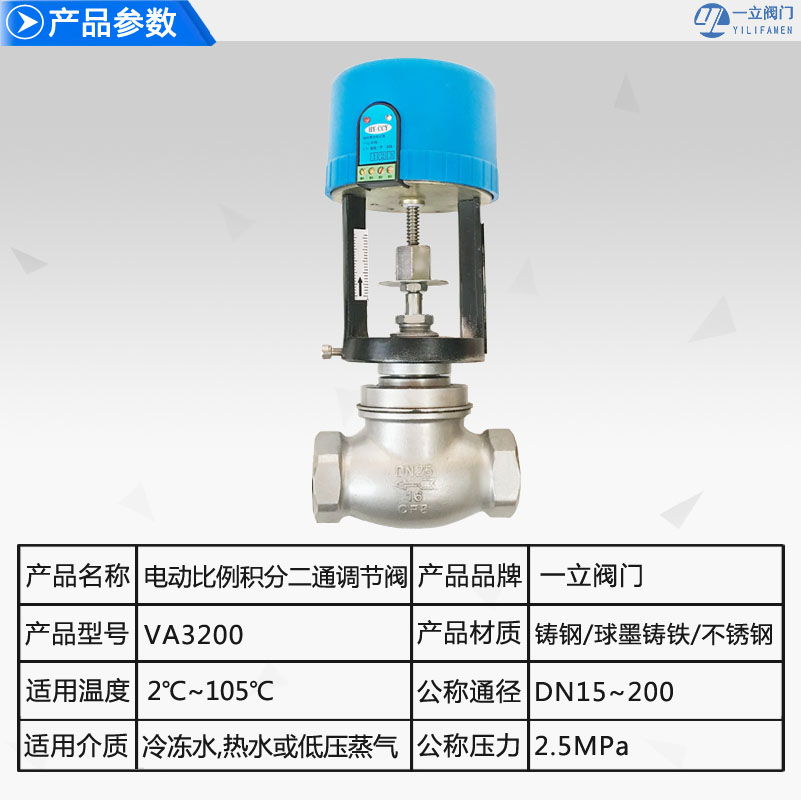

電動二通閥技術參數：
材料 黃銅閥體,不銹鋼基座,鋁罩殼 黃銅閥體,閥蕊,密封蝶,不銹鋼閥桿,彈簧
可承壓力(MPa)： 2.5MPa
閥體連接： 標準圓柱管螺紋
適用介質：冷凍水,熱水或低壓蒸氣
適用液體溫度： 2℃-105℃
環境溫度及濕度： 0℃-50℃不凝露
水流控制方式： 開關
驅動電源： AC220V(+10.15),50Hz功耗≤5W
電機類別： 磁滯同步電機,轉速500r/min
全行程時間： 開6秒,關4秒 開8秒,關5秒
安裝調試：
1.安裝前必須仔細閱讀說明書，切斷有關電源并必須由專業技術人員進行安裝。
2.水流方向必須同閥體上的箭頭方向相同。
3.閥體須位于盤管接水盤上方，以保障出現滴水時落入接水盤中。
4.閥體及驅動器必須安裝于垂直方向±60℃范圍內，其上方應至少有30mm空間用于拆裝。與周圍管道、設備、建筑物必須保持足夠的維修操作空間，必須安裝在維修人員通過檢修孔能觸及到的地方。
5.閥體安裝完畢并與管路通過試壓后才可安裝驅動器。
6.若驅動器已經裝到閥體上，那么在安裝調試過程中不能對驅動器施力，否則會損壞驅動器。
7.安裝完畢并檢查正確無誤后，通電調試。至少應觀察驅動器的三個完整運行周期，確定所有部件正確為止。
8.經過無水調試合格后，再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內，以保障電動調節閥對水流開關的有效性。
連接尺寸：
|
公稱通徑DN |
L |
L1 |
H |
D |
D1 |
額定功率 |
額定電流 |
|
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
|
15 |
130 |
155 |
256 |
95 |
65 |
15W |
0.2A |
|
20 |
140 |
155 |
260 |
105 |
75 |
15W |
0.2A |
|
25 |
150 |
155 |
266 |
115 |
86 |
15W |
0.2A |
|
32 |
165 |
155 |
270 |
136 |
100 |
15W |
0.2A |
|
40 |
180 |
208 |
312 |
146 |
110 |
25W |
0.5A |
|
50 |
200 |
208 |
325 |
160 |
125 |
25W |
0.5A |
|
65 |
220 |
208 |
336 |
180 |
145 |
25W |
0.5A |
|
80 |
250 |
256 |
365 |
195 |
160 |
50W |
0.8A |
|
100 |
280 |
256 |
400 |
215/230 |
180/190 |
90W |
1.0A |
|
125 |
320 |
256 |
420 |
245/270 |
210/220 |
90W |
1.0A |
|
150 |
360 |
288 |
440 |
280/300 |
240/250 |
120W |
1.2A |
|
200 |
400 |
288 |
470 |
335/360 |
295/310 |
150W |
1.2A |
