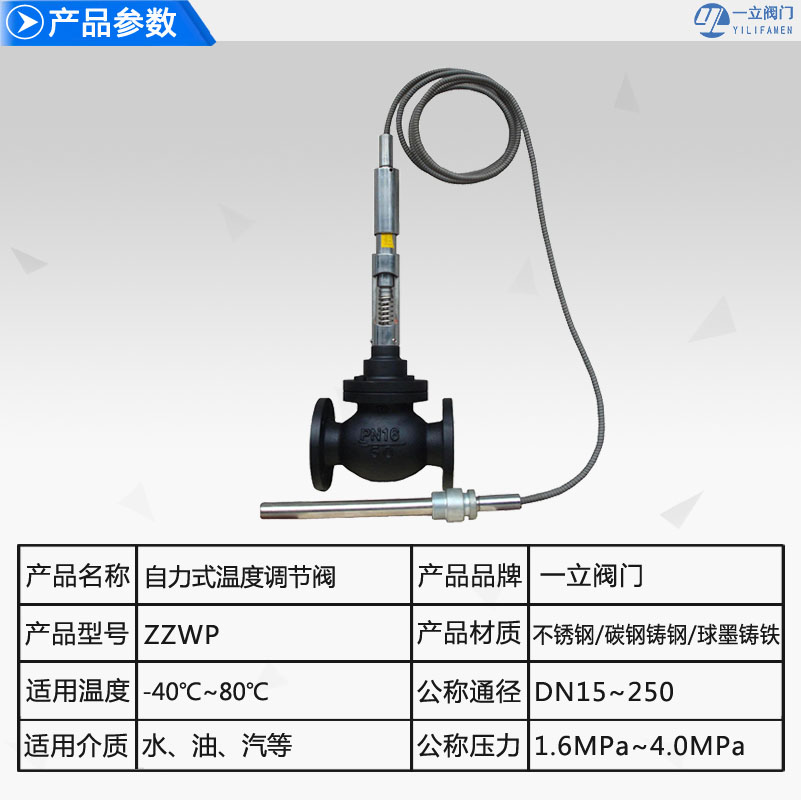

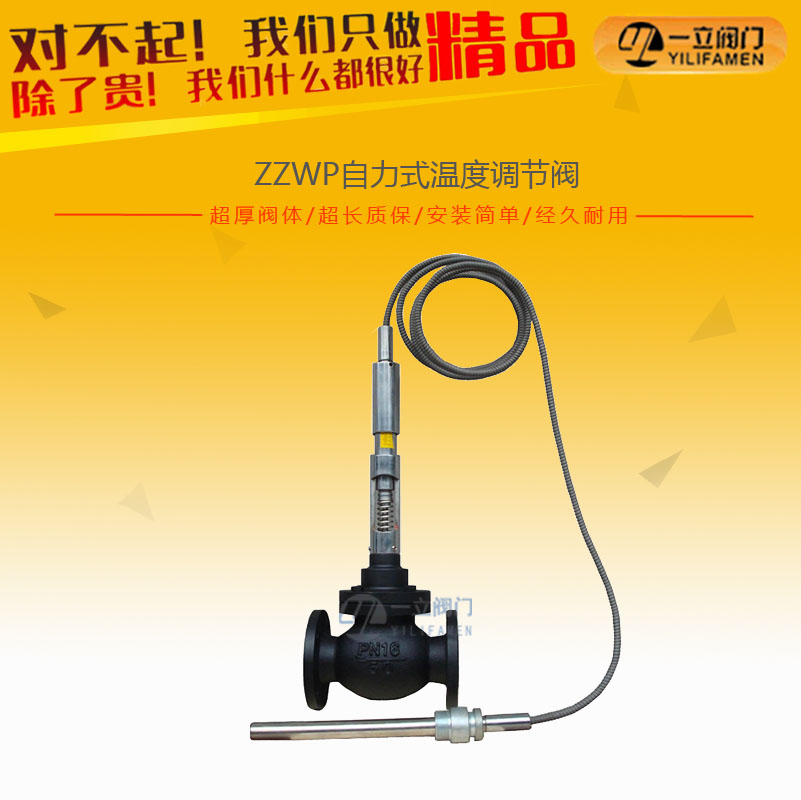

ZZWP自力式溫度調節閥

  • 產品概述 ZZWP自力式溫度調節閥 是一種無需外來能源而依靠被調介質自身的溫度變化進行自動調節的節能產器，產品類型有：ZZWP單座自力式溫度調節閥、ZZWM型套筒自力式溫度調節閥、
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述:


ZZWP自力式溫度調節閥是一種無需外來能源而依靠被調介質自身的溫度變化進行自動調節的節能產器，產品類型有：ZZWP單座自力式溫度調節閥、ZZWM型套筒自力式溫度調節閥、ZZWN型雙座自力式溫度調節閥。作用方式有加熱型（B型，被測介溫度升高，溫度閥關閉）和冷卻（K型，被測介溫度升高，溫度閥開啟）。

自力式溫控閥,自力式溫度調節閥按用途可分為：加熱用溫度調節閥、冷卻用溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度控制閥的工作原理大體相同，都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。下面以加熱用溫度調節閥為例，結合工作原理示意圖說明其工作過程：將溫度傳感器插入被控介質中，當被控介質溫度升高時，感溫液體膨脹，作用力克服彈簧阻力，推動閥芯向下移動，閥門趨于關閉，從而減少熱媒介質流量；反之，當被控介質溫度低于設定值時，感溫液體收縮，彈簧復位推動閥芯開啟，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質溫度保持在設定溫度值的允許范圍內。

自力式溫控閥,自力式溫度調節閥能源，利用被調介質自知能量實現溫度自動調節的節能產品，由控制閥及溫控器組成。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱系統的溫度自動控制。



產品特點:

1、無需外來能源，利用被控介質自身的溫度變化進行自動調節

2、有較寬的溫度設定范圍，調節方便

3、有測控介質壓力波動補償裝置，可提高控制精確度

4、控制器具有比例式調節特性，動作平穩，無噪聲．

5、有超溫過載保護裝置，可靠性高．

為此，該產品可廣泛用于各種供熱、供水、空調、鍋爐、汽泡罩式爐、各種熱交換等機械電氣設備之中。實現溫差自動調節．也可以用于化工、石油、電力、冶金等連續生產過程之中就地調節，可節約能源及基地投資，減少維護及工作量。



工作原理：





是根據液體受熱體積膨脹的原理工作的，溫度檢測元件溫包插入被測介質中，當溫度升高時，溫包內工作液體積急劇增大，使密封容室的壓力增高，壓迫波紋管向下移動推動彈簧向下位移，從而推動閥桿、閥芯向閥座方向移動，關小閥門，使被測介質溫度向設定值靠攏，閥芯便停留在新的位置，即閥芯的位移正比于被測介質溫度的變化量，形成一定的比例調節特性。




主要零件材料：



閥體
ZG230—45
ZG1Cr18Ni9Ti
閥座
ZG1Cr18Ni12Mo2Ti
Cr18Ni12Mo2Ti
閥芯
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
波紋管套
1Cr18Ni9Ti
Cr18Ni12Mo2Ti
平衡波紋管
1Cr18Ni9Ti

溫包
H62
1Cr18Ni9Ti
毛細管
H62
1Cr18Ni9Ti
接頭
35
1Cr18Ni9Ti



技術參數和性能指標：


公稱通徑DN （mm）
15
20
25
32
40
50
65
80
100
125
150
200
250
公稱壓力PN（Mpa）
1.6 4.0
額定流量系數（KV）
單座
5
7
11
20
30
48
75
120
190
300
480
760
1100
雙座


12
22
33
53
53
132
209
330
528
836
1210
套筒


11
20
30
48
75
120
190
300
480
760
1100
額定行程

6
8
10
14
20
35
允許zui大壓差（Mpa）
1.6
1.5
0.5
溫度調節范圍（°C）
0~70、50~120、100~170、150~220、200~270
調節精度（%）
±5
允許超載值（°C）
分別為上述溫度調節范圍上限加50
使用環境溫度（°C）
-40~+80
安裝接頭（M）
G1”
毛細管長度（M）
3、5
允許泄漏量
硬密封（1/h）
雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV）
軟密封（m1/min）
0.15
0.15
0.15
0.30
0.30
0.45
0.60
0.90
1.70
4.0
4.0
6.75
11.10



公稱通徑的外形尺寸：



公稱通徑

15

20

25

32

40

50

65

80

100

125

150

200

250

法蘭端面距離（L）

 150

160

180

200

230

290

310

350

400

480

600

730

總高度（H）

500

540

580

640

700

750

820

950

1100

1280

溫包插入深度（T）

235 430

430 630

1000

溫包外露高度

 350

溫包直徑

25（護套直徑Φ28）

重量

 8

10

13

15

18

30

35

60

75

85

110

150

咨詢： ZZWP自力式溫度調節閥
