產品概述：
EDRV動態平衡電動調節閥是動態壓差平衡閥與電動調節閥的組合,相當于在一個電動機調節閥的進出水兩端設置了一個恒壓裝置,當系統壓力變化時使電動調節閥處于恒壓狀態,符合電動調節閥不會因系統壓力波動發生流量改變而調整閥門開度,從而增加了系統的水力穩定性。

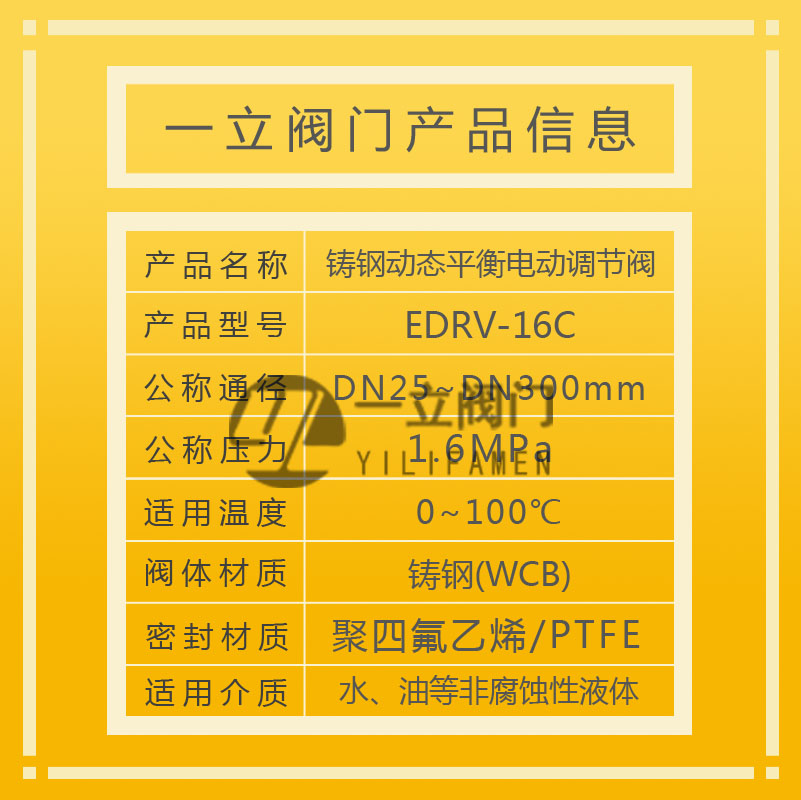

信息介紹：
|
產品名稱
|
EDRV動態平衡電動調節閥
|
|
產品型號
|
EDRV
|
|
公稱通徑
|
DN25-DN250mm
|
|
壓力范圍
|
1.6MPa
|
|
閥體材質
|
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
|
可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
技術參數：
|
產品型號 |
閥門形式 |
規格 |
壓差范圍（KPa） |
流量范圍（m0/h） |
工作 壓力 |
流量誤差 |
流體溫度 |
|
A/D-EDRV1 |
二通 |
DN25 |
30-300 |
0.2-2.9 |
PN16 |
5％ |
0-100℃ |
|
A/D-EDRV2 |
DN32 |
30-300 |
0.5-4-7 |
||||
|
A/D-EDRV3 |
DN40 |
30-300 |
1-7-7 |
||||
|
A/D-EDRV4 |
DN50 |
30-300 |
2-12.1 |
||||
|
A/D-EDRV8 |
DN65 |
30-300 |
3-20.4 |
||||
|
A/D-EDRV9 |
DN80 |
30-300 |
5-30.8 |
||||
|
A/D-EDRV10 |
DN1OO |
30-300 |
10-45.3 |
||||
|
A/D-EDRV11 |
DN125 |
30-300 |
15-70-7 |
||||
|
A/D-EDRV12 |
DN150 |
30-300 |
20-101.8 |
||||
|
A/D-EDRV13 |
DN200 |
33-300 |
5.0-360 |
||||
|
A/D-EDRV14 |
DN250 |
22-210 |
4.O-460 |
主要外形及安裝尺寸：
|
產品型號 |
閥門形式 |
規格 |
外形及安裝尺寸 （mm） |
||||
|
L |
H1 |
H2 |
D（φ）法蘭 |
G螺紋 |
|||
|
A/D-EDRV1 |
二通 |
DN25 |
160 |
265 |
70 |
|
G1 |
|
A/D-EDRV2 |
DN32 |
180 |
275 |
70 |
|
G1-1/4 |
|
|
A/D-EDRV3 |
DN40 |
300 |
290 |
90 |
|
G1-1/2 |
|
|
A/D-EDRV4 |
DN50 |
300 |
290 |
90 |
|
G2 |
|
|
A/D-EDRV5 |
二通 |
DN32 |
160 |
220 |
70 |
1OO |
|
|
A/D-EDRV6 |
DN40 |
200 |
235 |
110 |
110 |
|
|
|
A/D-EDRV7 |
DN50 |
215 |
230 |
115 |
125 |
|
|
|
A/D-EDRV8 |
DN65 |
230 |
238 |
120 |
145 |
|
|
|
A/D-EDRV9 |
DN80 |
275 |
275 |
146 |
160 |
|
|
|
A/D-EDRV10 |
DNl00 |
290 |
295 |
165 |
180 |
|
|
|
A/D-EDRV11 |
DNl25 |
315 |
307 |
208 |
21O |
|
|
|
A/D-EDRV12 |
DNl50 |
350 |
326 |
205 |
240 |
|
|
|
A/D-EDRV13 |
DN200 |
430 |
715 |
295 |
295 |
|
|
|
A/D-EDRV14 |
DN250 |
520 |
740 |
345 |
355 |
|
|
工作原理(圖)：
如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
⑴、當閥前壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當閥前壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）不變，因此對應于任一開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的，沒有偏離。因此這種電動調節閥較傳統的電動調節閥具有好的調節特性。

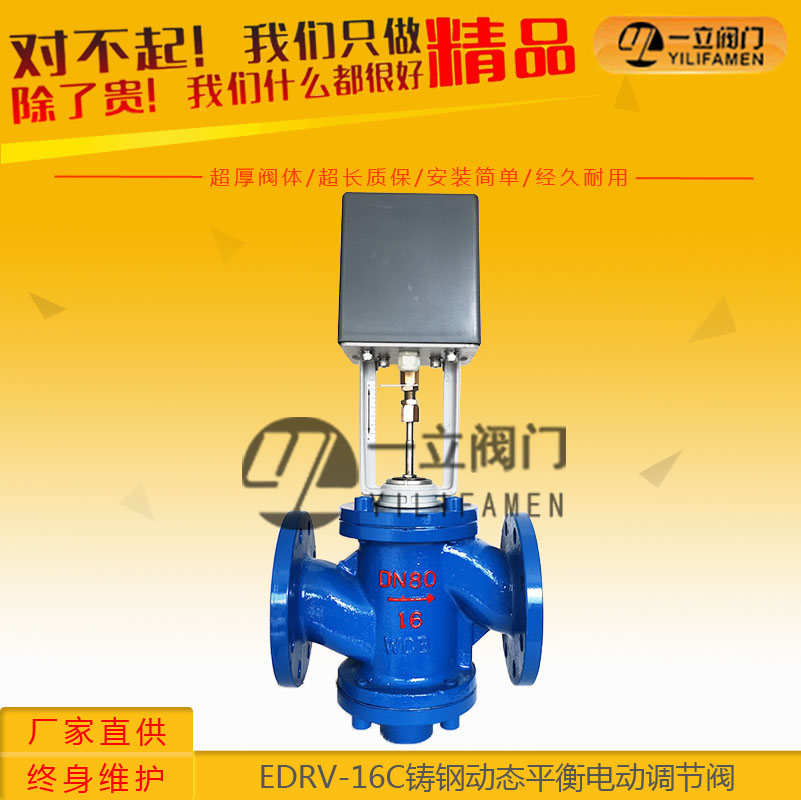

咨詢：EDRV-16C鑄鋼動態平衡電動調節閥
