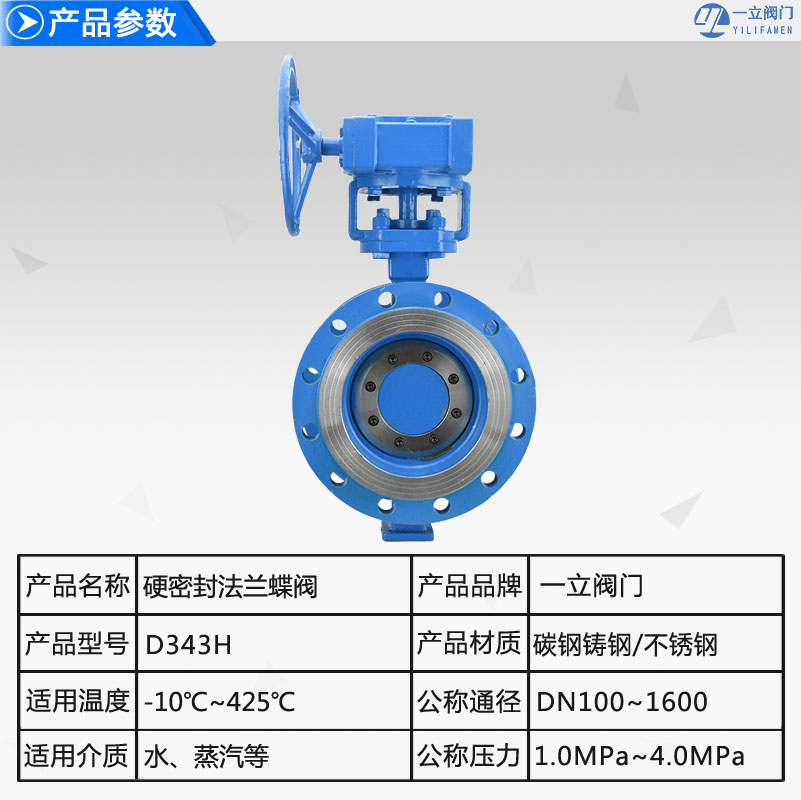

| 公稱通徑:DN100-DN1600 | 公稱壓力:1.0MPa-4.0MPa | 適用介質:水、蒸汽等 |
| 適用溫度:-10℃-425℃ | 閥體材質:碳鋼、不銹鋼 | 操作方式:手柄、蝸輪 |
| 設計與制造標準:GB/T12238-89 | 結構長度標準:GB/T12221-89 | 連接法蘭標準:GB/T9113-88 |
| 序號 | 零件名稱 | 碳鋼 | 不銹鋼 | 低溫鋼 |
| 1 | 底蓋螺釘 | 8.8/B7 | B8 | B8/L7 |
| 2 | 底蓋 | A105 | 304 | 304/LF2 |
| 3 | 墊片 | 304+石墨 | 304+石墨 | 304+石墨 |
| 4 | 卡環 | 1035 | 304 | 304 |
| 5 | 下軸套 | SF-1 | SF-1S/C95200 | SF-1S/C95200 |
| 6 | 閥體 | WCB | CF8 | LCB/LC1 |
| 7 | 密封圈 | 304+石墨 | 304+石墨 | 304+石墨 |
| 8 | 壓板 | A105 | 304 | 304/LF2 |
| 9 | 壓板螺釘 | 8.8/B7 | B8 | B8/L7 |
| 10 | 上軸套 | SF-1 | SF-1S/C95200 | SF-1S/C95200 |
| 11 | 填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
| 12 | 壓蓋螺柱 | 8.8/B7 | B8 | B8/L7 |
| 13 | 填料壓蓋 | WCB | CF8 | CF8/LF2 |
| 14 | 支架 | WCB | WCB/CF8 | WCB/CF8 |
| 15 | 閥桿 | 410/420 | 304/17-4PH | 410/17-4PH |
| 16 | 蝶板 | WCB | CF8 | LCB/LC1 |
| 17 | 銷軸 | 410/420 | 304/17-4PH | 410/17-4PH |
|

					公稱  |

				 外形尺寸  |

				 連接尺寸  |
		||||||||||
|
				 L  |

				 H  |

				 D43H/D343H/D643H/D943H  |

				 PN0.6MPa  |

				 PN1.0MPa  |
		||||||||
|
				 短  |

				 長  |

				 H3  |

				 A3  |

				 B3  |

				 D  |

				 D1  |

				 Z-d  |

				 D  |

				 D1  |

				 Z-d  |
		||
|
				 50  |

				 108  |

				 150  |

				 112  |

				 530  |

				 250  |

				 255  |

				 140  |

				 110  |

				 4-14  |

				 165  |

				 125  |

				 4-18  |

|
				 65  |

				 112  |

				 170  |

				 115  |

				 530  |

				 250  |

				 255  |

				 160  |

				 130  |

				 4-14  |

				 185  |

				 145  |

				 4-18  |

|
				 80  |

				 114  |

				 180  |

				 120  |

				 565  |

				 250  |

				 255  |

				 190  |

				 150  |

				 4-18  |

				 200  |

				 160  |

				 8-18  |

|
				 100  |

				 127  |

				 190  |

				 138  |

				 600  |

				 250  |

				 255  |

				 210  |

				 170  |

				 4-18  |

				 220  |

				 180  |

				 8-18  |

|
				 125  |

				 140  |

				 200  |

				 164  |

				 640  |

				 250  |

				 255  |

				 240  |

				 200  |

				 8-18  |

				 250  |

				 210  |

				 8-18  |

|
				 150  |

				 140  |

				 210  |

				 175  |

				 705  |

				 300  |

				 315  |

				 265  |

				 225  |

				 8-18  |

				 285  |

				 240  |

				 8-22  |

|
				 200  |

				 152  |

				 230  |

				 208  |

				 775  |

				 300  |

				 315  |

				 320  |

				 280  |

				 8-18  |

				 340  |

				 295  |

				 8-22  |

|
				 250  |

				 165  |

				 250  |

				 243  |

				 945  |

				 300  |

				 315  |

				 375  |

				 335  |

				 12-18  |

				 395  |

				 350  |

				 12-22  |

|
				 300  |

				 178  |

				 270  |

				 283  |

				 1070  |

				 300  |

				 315  |

				 440  |

				 395  |

				 12-22  |

				 445  |

				 400  |

				 12-22  |

|
				 350  |

				 190  |

				 290  |

				 310  |

				 1140  |

				 300  |

				 315  |

				 490  |

				 445  |

				 12-22  |

				 505  |

				 460  |

				 16-22  |

|
				 400  |

				 216  |

				 310  |

				 340  |

				 1210  |

				 300  |

				 315  |

				 540  |

				 495  |

				 16-22  |

				 565  |

				 515  |

				 16-26  |

|
				 450  |

				 222  |

				 330  |

				 380  |

				 1335  |

				 575  |

				 714  |

				 595  |

				 550  |

				 16-22  |

				 615  |

				 565  |

				 20-26  |

|
				 500  |

				 229  |

				 350  |

				 410  |

				 1415  |

				 575  |

				 714  |

				 645  |

				 600  |

				 20-22  |

				 670  |

				 620  |

				 20-26  |

|
				 600  |

				 267  |

				 390  |

				 470  |

				 1605  |

				 656  |

				 810  |

				 755  |

				 705  |

				 20-26  |

				 780  |

				 725  |

				 20-30  |

|
				 700  |

				 292  |

				 430  |

				 550  |

				 1844  |

				 656  |

				 810  |

				 860  |

				 810  |

				 24-26  |

				 895  |

				 840  |

				 24-30  |

|
				 800  |

				 318  |

				 470  |

				 640  |

				 2040  |

				 656  |

				 810  |

				 975  |

				 920  |

				 24-30  |

				 1015  |

				 950  |

				 24-33  |

|
				 900  |

				 330  |

				 510  |

				 710  |

				 2255  |

				 785  |

				 863  |

				 1075  |

				 1020  |

				 24-30  |

				 1115  |

				 1050  |

				 28-33  |

|
				 1000  |

				 410  |

				 550  |

				 770  |

				 2380  |

				 785  |

				 863  |

				 1175  |

				 1120  |

				 28-30  |

				 1230  |

				 1160  |

				 28-36  |

|
				 1200  |

				 470  |

				 630  |

				 890  |

				 2640  |

				 785  |

				 863  |

				 1405  |

				 1340  |

				 32-33  |

				 1455  |

				 1380  |

				 32-39  |

|
				 1400  |

				 530  |

				 710  |

				 920  |

				 2886  |


  |


  |

				 1630  |

				 1560  |

				 36-36  |

				 1675  |

				 1590  |

				 36-42  |

|
				 1600  |

				 600  |

				 790  |

				 1085  |

				 3156  |


  |


  |

				 1820  |

				 1760  |

				 40-36  |

				 1915  |

				 1820  |

				 40-48  |

|
				 1800  |

				 670  |

				 870  |

				 1230  |

				 3421  |


  |


  |

				 2045  |

				 1970  |

				 44-39  |

				 2115  |

				 2020  |

				 44-48  |

|
				 2000  |

				 760  |

				 950  |

				 1350  |

				 3685  |


  |


  |

				 2265  |

				 2180  |

				 48-42  |

				 2325  |

				 2230  |

				 48-48  |

|

					公稱  |

				 外形尺寸  |

				 連接尺寸  |
		||||||||||
|
				 L  |

				 H  |

				 D43H/D343H/D643H/D943H  |

				 PN1.6MPa  |

				 PN2.5MPa  |
		||||||||
|
				 短  |

				 長  |

				 H3  |

				 A3  |

				 B3  |

				 D  |

				 D1  |

				 Z-d  |

				 D  |

				 D1  |

				 Z-d  |
		||
|
				 50  |

				 108  |

				 150  |

				 112  |

				 530  |

				 250  |

				 255  |

				 165  |

				 125  |

				 4-18  |

				 165  |

				 125  |

				 4-18  |

|
				 65  |

				 112  |

				 170  |

				 115  |

				 550  |

				 250  |

				 255  |

				 185  |

				 145  |

				 4-18  |

				 185  |

				 145  |

				 8-18  |

|
				 80  |

				 114  |

				 180  |

				 120  |

				 565  |

				 250  |

				 255  |

				 200  |

				 160  |

				 8-18  |

				 200  |

				 160  |

				 8-18  |

|
				 100  |

				 127  |

				 190  |

				 138  |

				 600  |

				 250  |

				 255  |

				 220  |

				 180  |

				 8-18  |

				 235  |

				 190  |

				 8-22  |

|
				 125  |

				 140  |

				 200  |

				 164  |

				 640  |

				 250  |

				 255  |

				 250  |

				 210  |

				 8-18  |

				 270  |

				 220  |

				 8-26  |

|
				 150  |

				 140  |

				 210  |

				 175  |

				 705  |

				 300  |

				 315  |

				 285  |

				 240  |

				 8-22  |

				 300  |

				 250  |

				 8-26  |

|
				 200  |

				 152  |

				 230  |

				 208  |

				 775  |

				 300  |

				 315  |

				 340  |

				 295  |

				 12-22  |

				 360  |

				 310  |

				 12-26  |

|
				 250  |

				 165  |

				 250  |

				 243  |

				 945  |

				 300  |

				 315  |

				 405  |

				 355  |

				 12-26  |

				 425  |

				 370  |

				 12-30  |

|
				 300  |

				 178  |

				 270  |

				 283  |

				 1070  |

				 300  |

				 315  |

				 460  |

				 410  |

				 12-26  |

				 485  |

				 430  |

				 16-30  |

|
				 350  |

				 190  |

				 290  |

				 310  |

				 1140  |

				 300  |

				 315  |

				 520  |

				 470  |

				 16-26  |

				 555  |

				 490  |

				 16-33  |

|
				 400  |

				 216  |

				 310  |

				 340  |

				 1210  |

				 300  |

				 315  |

				 580  |

				 525  |

				 16-30  |

				 620  |

				 550  |

				 16-36  |

|
				 450  |

				 222  |

				 330  |

				 380  |

				 1335  |

				 575  |

				 714  |

				 640  |

				 585  |

				 20-30  |

				 670  |

				 600  |

				 20-36  |

|
				 500  |

				 229  |

				 350  |

				 410  |

				 1415  |

				 575  |

				 714  |

				 750  |

				 650  |

				 20-33  |

				 730  |

				 660  |

				 20-36  |

|
				 600  |

				 267  |

				 390  |

				 470  |

				 1605  |

				 656  |

				 810  |

				 840  |

				 770  |

				 20-36  |

				 845  |

				 770  |

				 20-39  |

|
				 700  |

				 292  |

				 430  |

				 550  |

				 1844  |

				 656  |

				 810  |

				 910  |

				 840  |

				 24-36  |

				 960  |

				 875  |

				 24-42  |

|
				 800  |

				 318  |

				 470  |

				 640  |

				 2040  |

				 656  |

				 810  |

				 1025  |

				 950  |

				 24-39  |

				 1085  |

				 990  |

				 24-48  |

|
				 900  |

				 330  |

				 510  |

				 710  |

				 2255  |

				 785  |

				 863  |

				 1125  |

				 1050  |

				 28-39  |

				 1185  |

				 1090  |

				 28-48  |

|
				 1000  |

				 410  |

				 550  |

				 770  |

				 2380  |

				 785  |

				 863  |

				 1255  |

				 1170  |

				 28-42  |

				 1320  |

				 1210  |

				 28-56  |

|
				 1200  |

				 470  |

				 630  |

				 890  |

				 2640  |

				 785  |

				 863  |

				 1485  |

				 1390  |

				 32-48  |

				 1530  |

				 1420  |

				 32-56  |

|
				 1400  |

				 530  |

				 710  |

				 920  |

				 2886  |


  |


  |

				 1685  |

				 1590  |

				 36-48  |

				 1755  |

				 1640  |

				 36-62  |

|
				 1600  |

				 600  |

				 790  |

				 1085  |

				 3156  |


  |


  |

				 1930  |

				 1820  |

				 40-56  |

				 1975  |

				 1860  |

				 40-62  |

|
				 1800  |

				 670  |

				 870  |

				 1230  |

				 3421  |


  |


  |

				 2130  |

				 2020  |

				 44-56  |

				 2195  |

				 2070  |

				 44-70  |

|
				 2000  |

				 760  |

				 950  |

				 1350  |

				 3685  |


  |


  |

				 3685  |

				 2230  |

				 48-62  |

				 2425  |

				 2300  |

				 48-70  |

|

					公稱  |

				 外形尺寸  |

				 連接尺寸  |
		|||||||
|
				 L  |

				 H  |

				 D43H/D343H/D643H/D943H  |

				 PN4.OMPa  |
		||||||
|
				 短  |

				 長  |

				 H3  |

				 A3  |

				 B3  |

				 D  |

				 D1  |

				 Z-d  |
		||
|
				 50  |

				 108  |

				 150  |

				 112  |

				 530  |

				 250  |

				 255  |

				 165  |

				 125  |

				 4-18  |

|
				 65  |

				 112  |

				 170  |

				 115  |

				 530  |

				 250  |

				 255  |

				 185  |

				 145  |

				 8-18  |

|
				 80  |

				 114  |

				 180  |

				 120  |

				 565  |

				 250  |

				 255  |

				 200  |

				 160  |

				 8-18  |

|
				 100  |

				 127  |

				 190  |

				 138  |

				 600  |

				 250  |

				 255  |

				 235  |

				 190  |

				 8-22  |

|
				 125  |

				 140  |

				 200  |

				 164  |

				 640  |

				 250  |

				 255  |

				 270  |

				 220  |

				 8-26  |

|
				 150  |

				 140  |

				 210  |

				 175  |

				 705  |

				 300  |

				 315  |

				 300  |

				 250  |

				 8-26  |

|
				 200  |

				 152  |

				 230  |

				 208  |

				 775  |

				 300  |

				 315  |

				 375  |

				 320  |

				 12-30  |

|
				 250  |

				 165  |

				 250  |

				 243  |

				 945  |

				 300  |

				 315  |

				 450  |

				 385  |

				 12-33  |

|
				 300  |

				 178  |

				 270  |

				 283  |

				 1070  |

				 300  |

				 315  |

				 515  |

				 450  |

				 16-33  |

|
				 350  |

				 190  |

				 290  |

				 310  |

				 1140  |

				 300  |

				 315  |

				 580  |

				 510  |

				 16-36  |

|
				 400  |

				 216  |

				 310  |

				 340  |

				 1210  |

				 300  |

				 315  |

				 660  |

				 585  |

				 16-39  |

|
				 450  |

				 222  |

				 330  |

				 380  |

				 1335  |

				 575  |

				 714  |

				 685  |

				 610  |

				 20-39  |

|
				 500  |

				 229  |

				 350  |

				 410  |

				 1415  |

				 575  |

				 714  |

				 755  |

				 670  |

				 20-42  |
