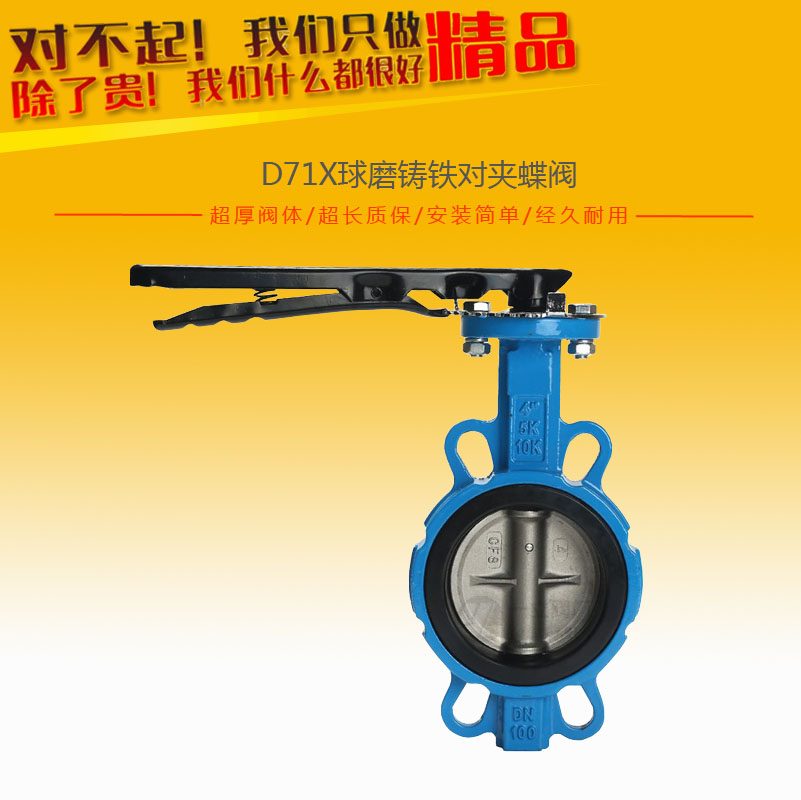

D71X球磨鑄鐵對夾蝶閥

對夾手柄蝶閥簡述：對夾手柄蝶閥啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。對夾蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶板

咨詢熱線：0577-67313796

產品詳情

對夾手柄蝶閥簡述：
對夾手柄蝶閥啟閉件為盤形蝶板并能繞閥體內軸線旋轉的一種閥門。對夾蝶閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉，改變蝶板的偏轉角度，即可控制介質的流量。使用工況和介質：對夾手柄蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截?cái)嘟橘|(zhì)的流動。

對夾手柄蝶閥應用：
對夾手柄蝶閥適用在石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上，可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管和容器上作為調節和截流設備使用。

對夾手柄蝶閥產品特點：
對夾手柄蝶閥采用對夾中心板式結構，主要由閥體，閥板，閥軸，閥座及傳動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。

對夾手柄蝶閥密封性能：
對夾手柄蝶閥為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。

對夾手柄蝶閥主要參數：
公稱壓力 PN 1.0/1.6Mpa
適用溫度 ≤120℃
適用介質 水、空氣、食品、油品
主要零部件閥體、閥瓣、閥桿、閥座、轉軸
主要材料鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

參數說明：

公稱通經DN（mm)	對夾式50-300		法蘭式50～2000
公稱壓力PN（MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

主要零件參數：

零件名稱	材料
閥體	304、WCB、QT450-10、HT200、HT250
蝶板	304、WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨
制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

主要連接尺寸和外形尺寸：

DN	H	H2	H3	L	L1	φ		螺栓及其過孔				重量
DN	H	H2	H3	L	L1	0.6MPa	1.0MPa	0.6MPa		1.0MPa
40	205	94	42	33	202	100	110	4-M12	4-14	4-M16	4-18	3.4
50	284	162	42	43	202	110	125	4-M12	4-14	4-M16	4-18	3.7
65	315	175	42	46	202	130	145	4-M12	4-14	4-M16	4-18	4.3
80	318	181	42	46	202	150	160	4-M16	4-18	8-M16	4-18	5
100	312	153	45	52	253	170	180	4-M16	4-18	8-M16	4-18	7.5
125	386	213	45	56	253	200	210	8-M16	4-18	8-M16	4-18	8.8
150	356	172	45	56	303	225	240	8-M16	4-18	8-M20	4-22	10.4

咨詢：D71X球磨鑄鐵對夾蝶閥
