結構特點：
1、襯氟對夾蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、襯氟對夾蝶閥可以運送高腐蝕介質，在管道口積存液體 少。低壓下，可以實現良好的密封。調節性能好。
3、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。襯氟對夾蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
|
型號 |
公稱壓力PN(MPa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
工作溫度(℃) |
適用介質 |
|
D71F46-10 |
1.0 |
1.5 |
1.1 |
-20～180 |
硫酸、氫氟酸、磷酸、硝酸鹽酸、各種有機酸、有機溶劑、強氧化劑以及其它各種強腐蝕質 |
|
D71F46-16 |
1.6 |
2.4 |
1.76 |
-20～180 |
|
|
D371F46-10 |
1.0 |
1.5 |
1.1 |
-20～150 |
|
|
D371F46-16 |
1.6 |
2.4 |
1.76 |
-20～150 |
|

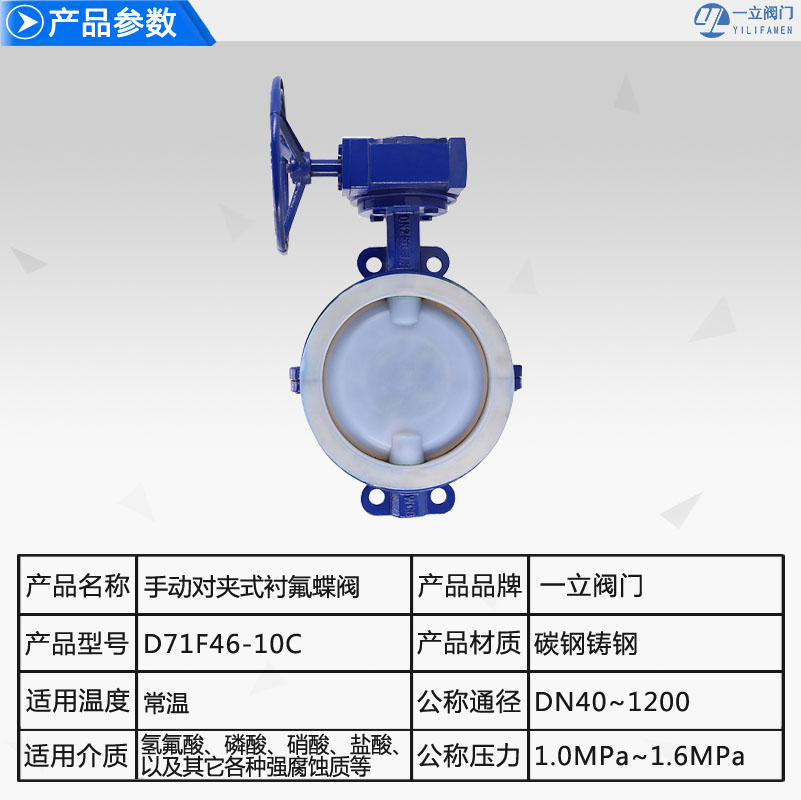

產品名稱
|

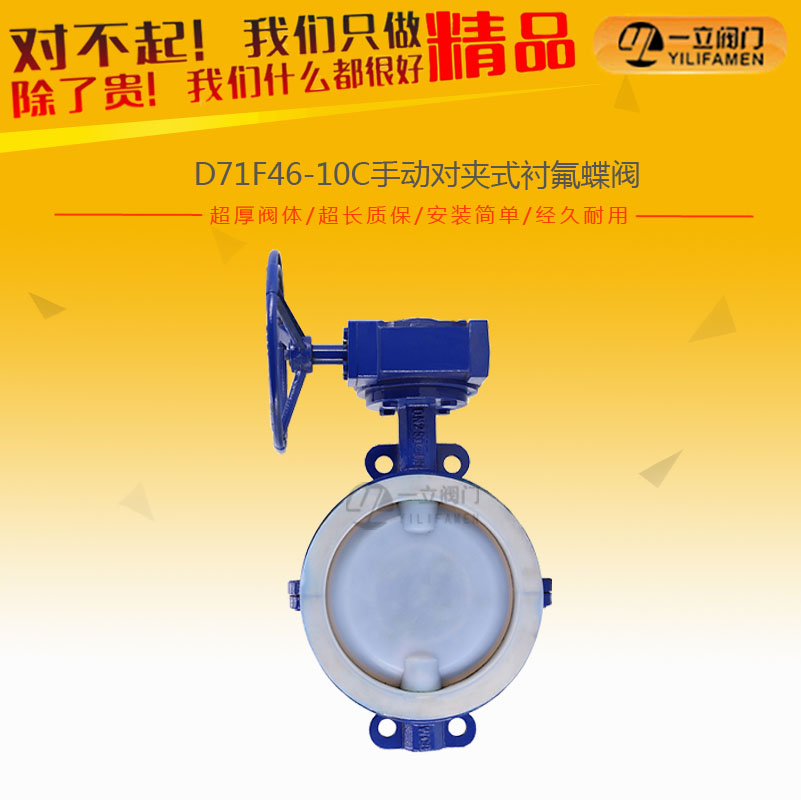

D71F46對夾式襯氟蝶閥
|
|
產品型號
|
D71F46
|
|
公稱通徑
|
DN40-1200
|
|
壓力范圍
|
1.6MPa
|
|
閥體材質
|
鑄鐵、鑄鋼、不銹鋼
|
|
手 |
DA71F/P 半襯 |
蝸 |
DA371F/P 半襯 |
|
DA71F3 全襯里 |
DA371F3 全襯里 |
||
|
DA71F4 全襯里 |
DA371F4 全襯里 |
||
|
DA71F46 全襯里 |
DA371F46 全襯里 |
||
|
氣 |
DA671F/P 半襯 |
電 |
DA971F/P 半襯 |
|
DA671F3 全襯里 |
DA971F3 全襯里 |
||
|
DA671F4 全襯里 |
DA971F4 全襯里 |
||
|
DA671F46 全襯里 |
DA971F46 全襯里 |
|
設計標準 |
GB12238 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
蝸輪、手動、電動、氣動 |
|
零件名稱 |
材料 |
|
上下閥體 |
鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
|
閥座 |
鑄鋼 |
|
帶桿蝶板 |
鑄鋼、不銹鋼、襯F46、F3 |
|
填料 |
F4 |
|
襯墊 |
硅橡膠 |
|
蝸輪手柄 |
球墨鑄鐵 |
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
Z-φd |
||
|
DN(mm) |
NPS(inch) |
PN1.0MPa |
||||||
|
40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
|
100 |
4 |
56 |
215 |
180 |
155 |
3 |
22 |
8-φ16 |
|
125 |
5 |
64 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
|
150 |
6 |
70 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
|
200 |
8 |
71 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
|
250 |
10 |
76 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
|
300 |
12 |
83 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
|
350 |
14 |
92 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
|
400 |
16 |
102 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
|
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
|
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
|
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
|
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
24-φ30 |
|
800 |
32 |
190 |
1010 |
950 |
905 |
5 |
44 |
24-φ34 |
|
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
|
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
|
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
|
PN1.6MPa |
||||||||
|
40 |
3/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
80 |
3 |
49 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
100 |
4 |
56 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
125 |
5 |
64 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
150 |
6 |
70 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
|
200 |
8 |
71 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
250 |
10 |
76 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
300 |
12 |
83 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
350 |
14 |
92 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
|
400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
|
450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
|
500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
|
600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
|
700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
|
800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
|
900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
|
1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
