產品概述：

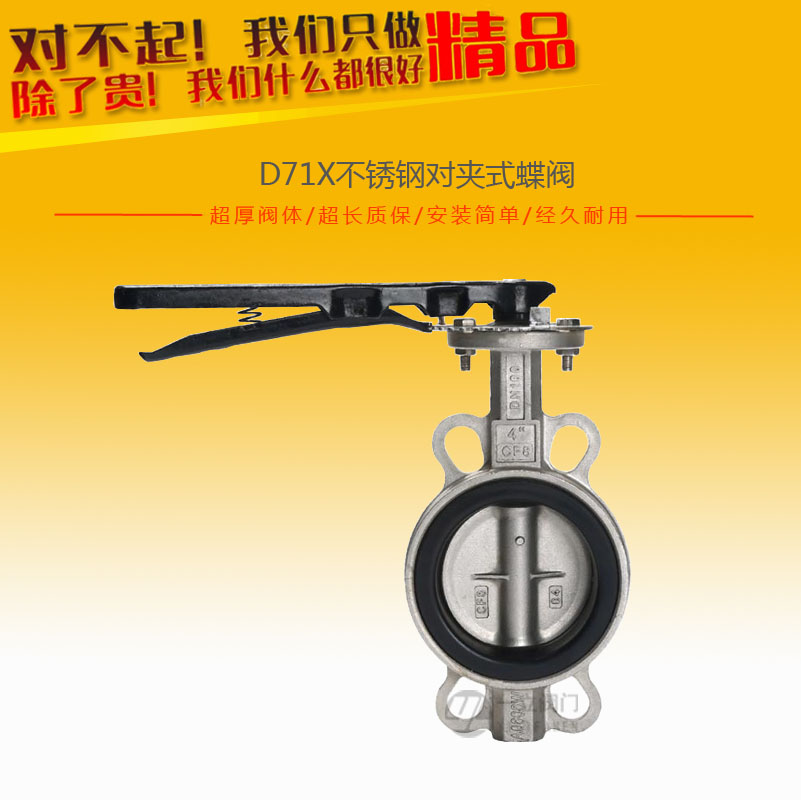

D71X/F-16P不銹鋼對夾式蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關快。
結構特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能好。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用長。
3、橡膠密封圈可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能防銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構，操作靈活，省力，方便。
參數說明：
|
公稱通經DN（mm) |
對夾式50-300 |
法蘭式50～2000 |
|
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
304、WCB、QT450-10、HT200、HT250 |
|
蝶板 |
304、WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
性能特點：
1、結構簡單緊湊，重量較輕，便于裝拆和維修。
2、操作扭距較小，轉90°啟閉輕便迅速。 ；
3、流阻小，流量特性近似傾斜直線，節能效果好。
4、密封可靠，泄漏為零，使用壽命長。
5、可用各種材料制成，適用于各種介質。
主要連接尺寸和外形尺寸：
|
DN |
H |
H2 |
H3 |
L |
L1 |
φ |
螺栓及其過孔 |
重量 |
||||
|
0.6MPa |
1.0MPa |
0.6MPa |
1.0MPa |
|||||||||
|
40 |
205 |
94 |
42 |
33 |
202 |
100 |
110 |
4-M12 |
4-14 |
4-M16 |
4-18 |
3.4 |
|
50 |
284 |
162 |
42 |
43 |
202 |
110 |
125 |
4-M12 |
4-14 |
4-M16 |
4-18 |
3.7 |
|
65 |
315 |
175 |
42 |
46 |
202 |
130 |
145 |
4-M12 |
4-14 |
4-M16 |
4-18 |
4.3 |
|
80 |
318 |
181 |
42 |
46 |
202 |
150 |
160 |
4-M16 |
4-18 |
8-M16 |
4-18 |
5 |
|
100 |
312 |
153 |
45 |
52 |
253 |
170 |
180 |
4-M16 |
4-18 |
8-M16 |
4-18 |
7.5 |
|
125 |
386 |
213 |
45 |
56 |
253 |
200 |
210 |
8-M16 |
4-18 |
8-M16 |
4-18 |
8.8 |
|
150 |
356 |
172 |
45 |
56 |
303 |
225 |
240 |
8-M16 |
4-18 |
8-M20 |
4-22 |
10.4 |
咨詢：D71X不銹鋼對夾式蝶閥
