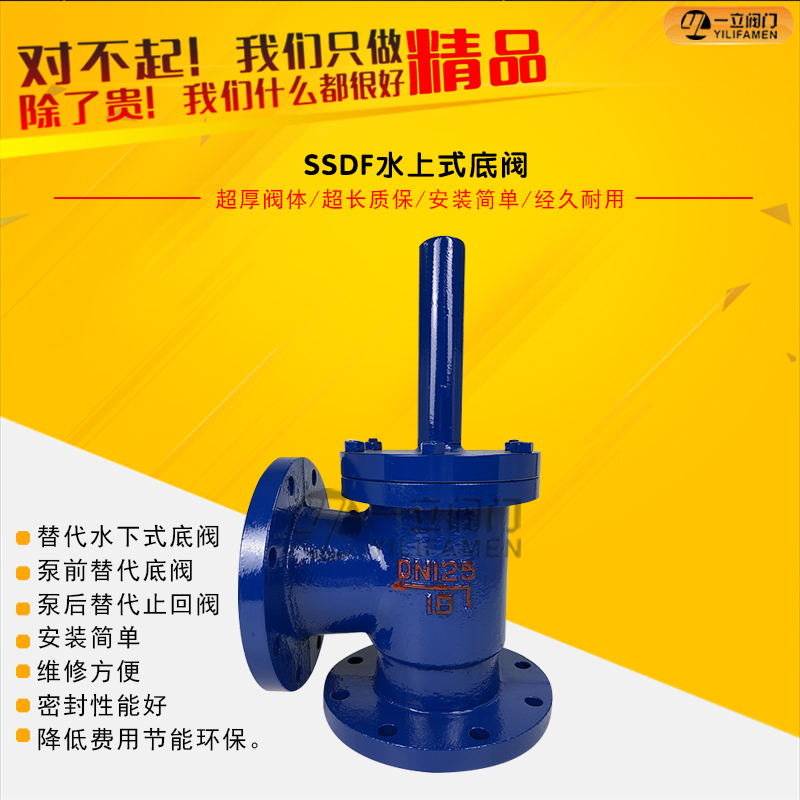

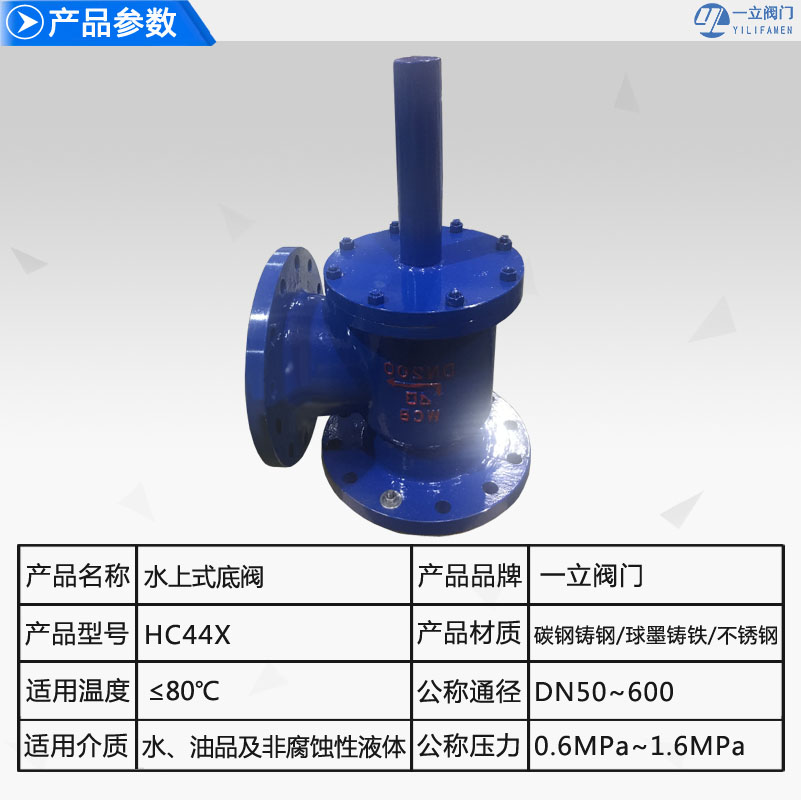

SSDF-1水上式底閥用途與概述：

1、規格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等規格。
2、公稱壓力：0.6，1.0，1.6MPa(另有高壓系列）
3、安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。
4、啟動：首次啟動前向水平管中充滿水之后迅即啟動，造成吸水管內半真空狀態，將水吸入豎直管，以完成泵水過程。吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。
5、檢修：一般情況下使用不必檢修。當需要檢修時，只須將水上式底閥上面的閥蓋打開，更換橡膠墊即可，檢修后仍按首次啟泵方法啟動。
6、如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥，同時我廠可根據用戶要求生產全塑料水上式底閥或316L（鉬爾鈦）材質的


水上式底閥結構與原理：

本閥由1.閥體2.閥瓣3.活塞桿4.閥蓋5.定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。

序號	1	2	3	4	5	6	7	8	9	10	11	12
名稱	閥體	閥瓣	閥桿	閥蓋	閥桿套	密封圈	螺栓螺母		螺母	密封圈	壓板	螺母

水上式底閥外形尺寸：

公稱通徑 DN（mm）	D		D1		A	B
	0.6MPa	1.0MPa	1.0MPa	1.6MPa
50	140	160	110	125	100	100
65	160	180	130	145	110	110
80	185	195	150	160	120	120
100	205	215	170	180	130	130
150	260	280	225	240	150	150
200	315	335	280	295	190	190
250	370	390	335	350	240	240
300	435	440	395	400	290	290
350	485	500	445	460	340	340
400	535	565	495	515	390	390
450	590	615	550	565	440	440
500	640	670	600	620	490	490
600	755	780	705	725	590	590
