產品概述：
不銹鋼底閥用于凈化設備、石油、化工、冶金、電力、輕紡等系統中的環節之一，是控制管道內介質單向流向的閥門，阻止介質倒流。底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端。限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水品和加強筋，起到了不易堵塞，主要應用在抽水的管路上。水道和支承的作用?？趶接袉伟?，雙瓣，多瓣型。有法蘭連接和螺紋連接。
結構原理：
底閥由閥底，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。
外形尺寸和連接尺寸：
|
型號 |
公稱通徑 |
尺寸 |
重量 |
|||||||
|
D |
D1 |
D2 |
b-f |
Z-Φd |
D0 |
h0 |
H |
|||
|
H42X-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
135 |
17 |
142 |
4 |
|
65 |
160 |
130 |
110 |
16-3 |
4-14 |
168 |
25 |
180 |
6.5 |
|
|
80 |
185 |
150 |
125 |
18-3 |
4-18 |
198 |
32 |
197 |
8.5 |
|
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
247 |
40 |
230 |
14.5 |
|
|
125 |
235 |
2500 |
175 |
20-3 |
8-18 |
272 |
43 |
270 |
18 |
|
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
315 |
38 |
297 |
24 |
|
|
200 |
315 |
280 |
255 |
22-3 |
8-18 |
405 |
65 |
382 |
38 |
|
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
465 |
84 |
460 |
64 |
|
|
300 |
435 |
395 |
262 |
24-4 |
12-23 |
510 |
90 |
530 |
98 |
|

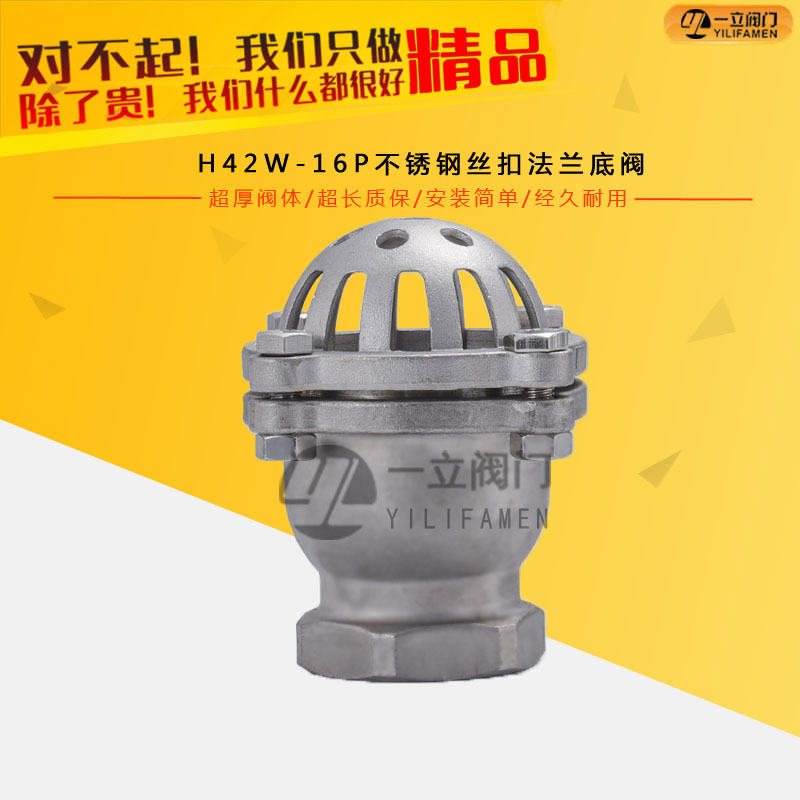

咨詢：H42W-16P不銹鋼絲扣法蘭底閥
