產品概述：
夾管閥又稱為管夾閥、氣囊閥、箍斷閥等。套管是任何夾管閥*重要的零件，是夾管閥的核心，提供抗腐蝕、抗磨損和承壓能力。夾管閥的質量取決于套管的質量。用氣動、電動、手動或者液動等驅動方式擠壓套管，達到開關/調節的作用。
在當代工業中，常有一些含有顆粒、粉末、纖維、粘漿等磨損性物質的固體或液體產品經由管道輸送，或者一些化學過程中帶有腐蝕性的介質時，夾管閥就是*佳選擇?？捎糜冢何鬯幚韽S（污泥處理、沙礫清理、原污水、石灰、炭泥）電廠（FGD系統、除灰系統、煤輸送）采礦（尾礦、浮選控制、排泥管線、尾礦充填、各種其他漿液）化學過程（腐蝕性和磨損性介質、粉末、顆粒）以及造紙廠、紙漿廠、電子工業、食品工業、水泥、沙子、玻璃和工業污水處理廠等很多領域。

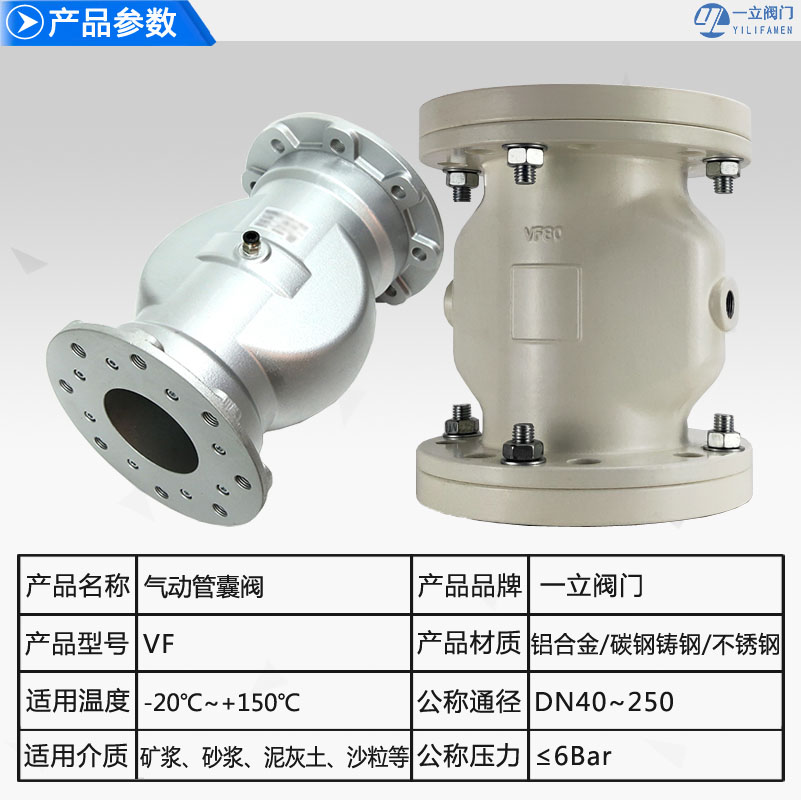

產品參數：
公稱通徑：DN40-DN250
工作溫度：-20℃ - +150℃
工作壓力：2-6bar
密封等級：ANSI B 16-104、Class
法蘭結構：標準鋁，不銹鋼/鋼襯套，內螺紋，帶法蘭內襯套
閥體材質：鋁、不銹鋼、鋼
法蘭材質：鋁，鋁+不銹鋼/鋼襯套，不銹鋼，鋼
產品用途：
氣動夾管閥適用于配料系統和稱量系統、粉末噴涂系統、真空廁所系統、真空輸送系統、抽 吸和壓縮空氣控制系統各種氣動輸送系統，其應用領域包括水泥料倉，色素和顆粒處理，冶金、化工、陶瓷、玻璃和塑料工業、污水處理，制藥工業、食品工業及葡萄酒釀造業，輸送含有纖維的液體、石油、礦漿、水泥、粉體、漿料、下水道污泥等流體,即使體內混有固態物質也可被截斷。

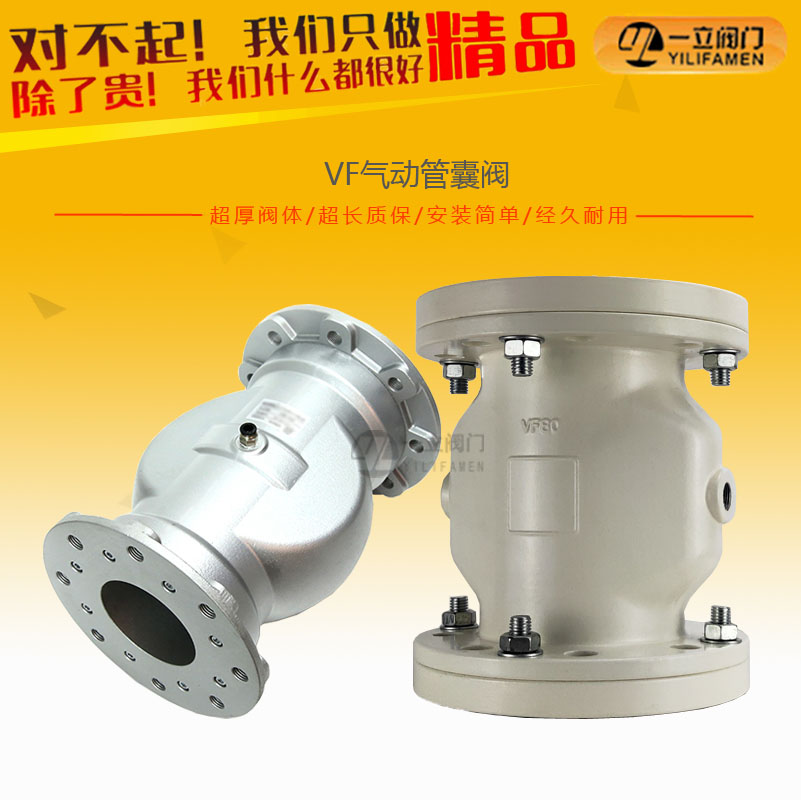

VF系列氣動管夾閥的結構簡單，是經濟理想的截止閥解決方案，因?yàn)椴倏v氣動夾管閥無需另外的傳動裝置，只需要一個二位三通電磁閥或者先導閥即可操縱氣動管夾閥。
氣動管囊閥是一種耐磨性能和耐腐蝕性能優良的閥門，是傳統球閥、蝶閥、隔膜閥等閥門的良好替代品。氣動氣囊閥應用范圍為礦山行業：濕式除鐵器、陶瓷過濾機、MGM管式薄膜過濾機、戈爾薄膜過濾機、礦山尾礦泥漿輸送管道、礦山采選單元泥漿輸送管道；建設機械行業：配混系統的自動稱量裝置、加藥系統；冶金行業：煉鋼的自動加渣系統；醫藥行業：塑料瓶大輸液連運機；污水處理行業；污泥輸送管道。
產品優點：
VF系列氣動夾管閥主要是通道流暢、耐磨、耐蝕和抗疲勞，無壓力損失、無堵塞、無泄露，防水錘沖擊，具有良好的化學和物理性能。內襯套易更換，維護成本低。
氣動管囊閥介質流通暢、摩擦阻力小、無泄漏、不發生阻塞以及自身重量輕是氣動式夾管閥重要的優點。
所有的法蘭式夾管閥的外殼均呈扁平的橢圓形，因此保證了較低的壓縮空氣消耗，這不僅意味著可以節省能源，而且同時也確保了氣動式夾管閥預定的唇形彎折方向。
預定的唇形彎折方向不僅可以保證關斷介質流，而且，即便有較大的固體顆粒也可被內襯套包覆，并使其關斷。
產品特點：
氣動管囊閥長壽：采用含增強簾布的橡膠管套，能夠經受高頻率的啟閉作業，耐酸、堿和化學介質，具有很長的使用壽命。
安裝簡單：閥門安裝無方向性，使用管道無需清洗，一旦將橡膠套損壞，更換簡單迅速。
控制方便：根據需要可實現就地或遠距離自動化操作控制。
外形尺寸表：
|
TYPE |
A |
B |
C |
D |
E |
F |
G |
H |
j |
L |
M |
N |
Kg |
|
Φ |
ao |
|
VM013 |
13 |
|
|
|
|
|
|
1/8" |
42 |
|
18 |
1/2" |
120 |
0.40 |
|
VM020 |
20 |
|
|
|
|
|
|
1/8" |
50 |
|
20 |
3/4" |
130 |
0.50 |
|
VM025 |
25 |
|
|
|
|
|
|
1/8" |
56 |
|
22 |
1" |
130 |
0.70 |
|
VM032 |
32 |
|
|
|
|
|
|
1/8" |
70 |
|
25 |
1-1/4" |
165 |
1.10 |
|
VM040 |
40 |
110 |
150 |
M16 |
4 |
12 |
178 |
1/8" |
|
99 |
|
1-1/2" |
202 |
2.20 |
|
VM050 |
50 |
125 |
165 |
M16 |
4 |
15 |
190 |
1/8" |
|
120 |
|
2" |
214 |
3.40 |
|
VM065 |
65 |
145 |
185 |
M16 |
4 |
15 |
225 |
1/4" |
|
138 |
|
2-1/2" |
230 |
4.00 |
|
VM080 |
80 |
160 |
200 |
M16 |
4 |
15 |
270 |
1/4" |
|
180 |
|
3" |
294 |
5.40 |
|
VM100 |
100 |
180 |
220 |
M16 |
8 |
15 |
310 |
1/4" |
|
214 |
|
4" |
334 |
7.60 |
|
VM125 |
125 |
210 |
250 |
M16 |
8 |
15 |
350 |
1/4" |
|
250 |
|
|
|
10.20 |
|
VM150 |
150 |
240 |
282 |
M16 |
8 |
18 |
396 |
1/4" |
|
285 |
|
|
|
15.60 |
|
VM200 |
200 |
295 |
340 |
M16 |
8 |
25 |
460 |
1/4" |
|
374 |
|
|
|
22.80
|
產品維護：
在詳盡的氣囊閥的安裝說明書中，有對各種內襯套更換工作的說明，更換內襯套的工作簡便易行，因此維護成本低。
工業應用：
氣動囊閥適用于各種氣動輸送系統，其應用領域包括水泥料倉、色素和顆粒處理、陶瓷、玻璃和塑料工業、污水處理、制藥工業、食品工業以及葡萄酒釀造業。此外，管囊閥還廣泛地應用于配量系統和稱量系統、粉末噴涂設備、真空廁所系統、真空輸送系統、抽吸和壓縮空氣控制系統中。
