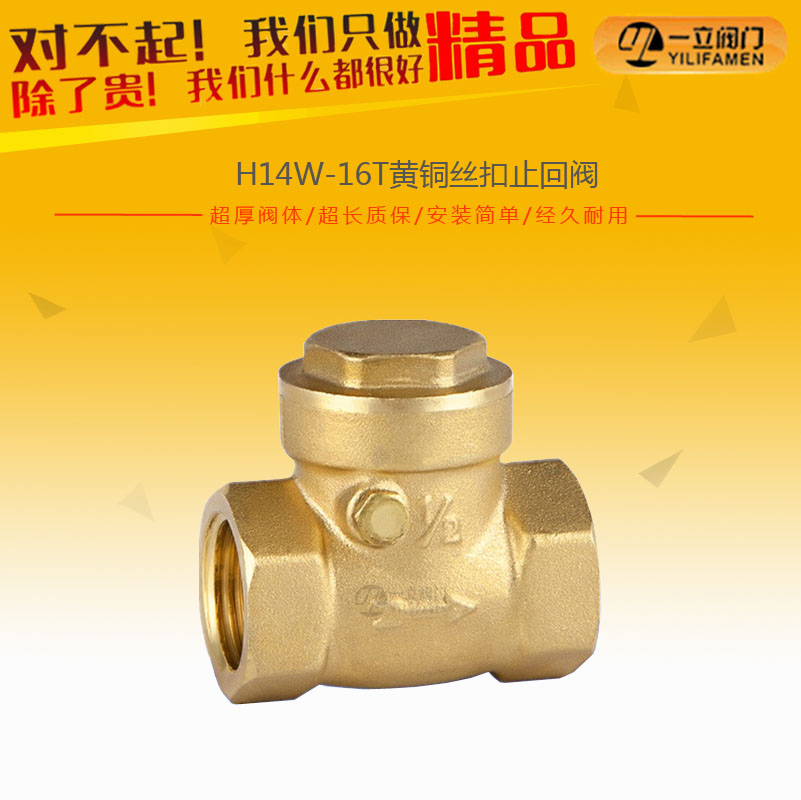

H14W-16T黃銅絲扣止回閥

  • 產品簡介： 黃銅絲扣止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡介：

黃銅絲扣止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。H14W-16T黃銅絲扣止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質：水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等（一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。）選材考究，符合國內、外相關標準，材料的全面質量高。產品按國家標準GB/T12235設計制造。可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。應用：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

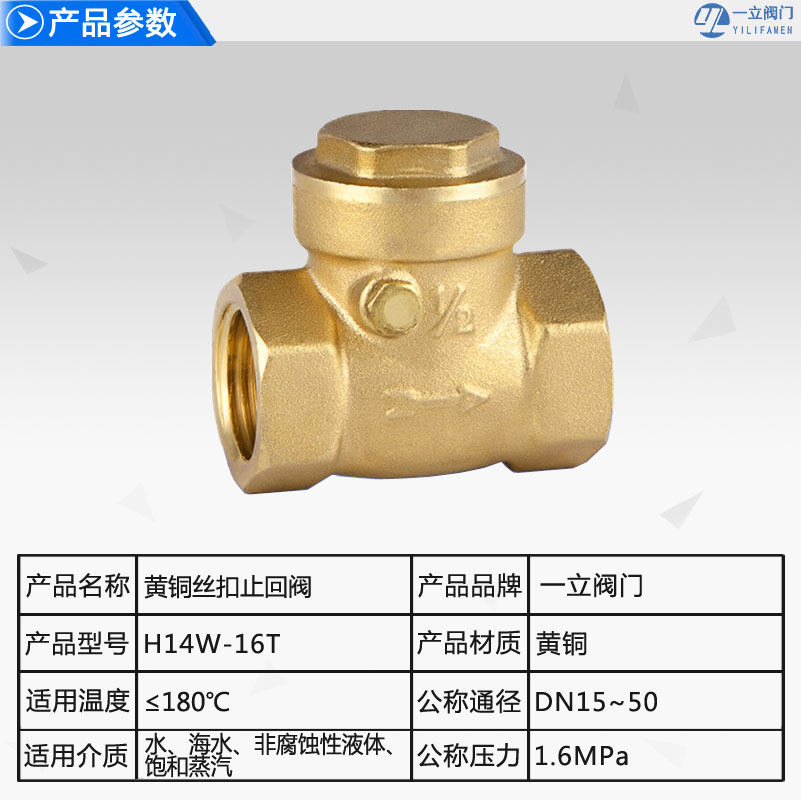

技術參數：

產品名稱

H14W-16T黃銅絲扣止回閥

產品型號

H14W-16T

公稱通徑

DN15-50mm

壓力范圍

1.6MPa

閥體材質

黃銅

技術規范：


公稱壓力：2.0MPa
工作介質：水、海水、非腐蝕性液體、飽和蒸汽
工作溫度：-20℃≤t≤180℃
管螺紋符合ISO7標準 青銅、黃銅



結構形式：


H14W青銅絲扣止回閥采用搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。


產品特點：

1、結構簡單、體積小、重量輕。
2、維修方便，卸更換都比較方便。
3、多種螺紋類型：G·NPT.BSPT.BSP DIN259/2999可供選擇。
4、流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。


產品應用：

黃銅止回閥精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點,主要適應管道系統中防止介質倒流使用。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質，為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥。
H14W-16T黃銅絲扣止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

使用范圍：

1.黃銅止回閥產品選用銅材采用紅沖鍛造工藝。
2.立式軟密封結構材料為硅橡膠，彈簧材料為不銹鋼。
3.止回閥主要用于介質單向流動的管路上，能自動阻止流體(介質)倒流，只允許介質向一個方向流動。工作介質為水、油、氣，公稱壓力為1.6MPa，工作溫度-10℃≤ t ≤120℃。

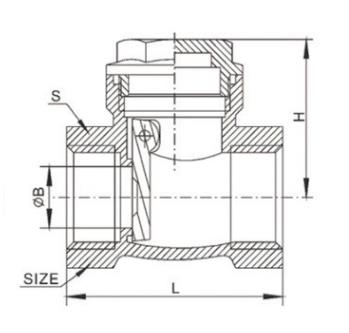

結構圖：



連接尺寸：

DN

SIZE

L

H



15

1/2

56

36

13

20

3/4

64

41

19

25

1

78

48.5

25

32

11/4

89

55

30

40

11/2

100

61.5

36

50

2

120

72

46

安裝注意事項：


（1）、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響；
（2）、安裝時注意介質流動的方向應與閥體所票箭頭方向一致；
（3）、旋啟式止回閥應安裝在垂直管道上同時也可安裝于水平管道；
（4）、升降式止回閥應安裝在水平管道上；



咨詢：H14W-16T黃銅絲扣止回閥
