產品介紹：
排泥閥又名蓋閥，常用于城市水廠、污水處理廠的沉淀池底排放污泥用。

排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。
J744X、J644X液壓(氣動)角式快開排泥閥是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。
JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截斷類閥門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便，壽命可達2年以上，經用戶反饋信息，使用壽命右達5年之久， J744X/J644X角式排泥閥必須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。

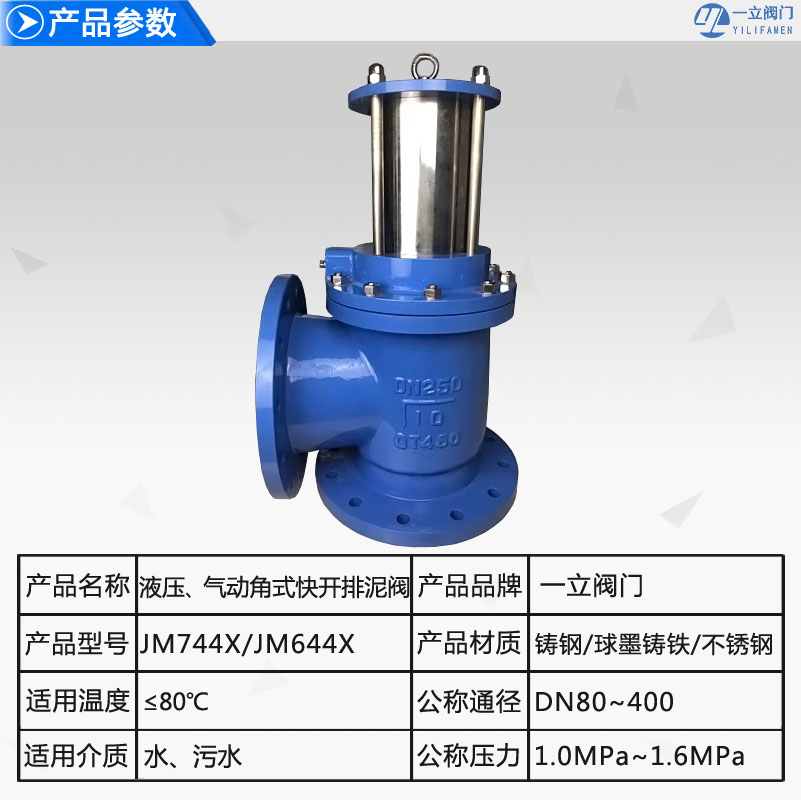

技術參數：


公稱壓力: 0.6MPa、1.0MPa

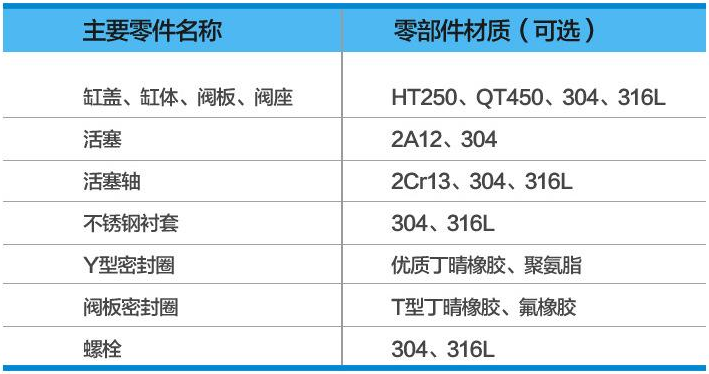

主要零件材料：


結構特點：

閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力?。宦輻U及密封面采用錫青銅，耐腐、耐磨?？膳c手電兩用啟閉機配套使用進行微機控制。

膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。

液壓缸的活塞密封件為L型皮碗。閥瓣與閥座為軟密封。排泥閥采用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。

工作原理：

排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。

排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。
JM644X/JM744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有經濟效益是理想產品。

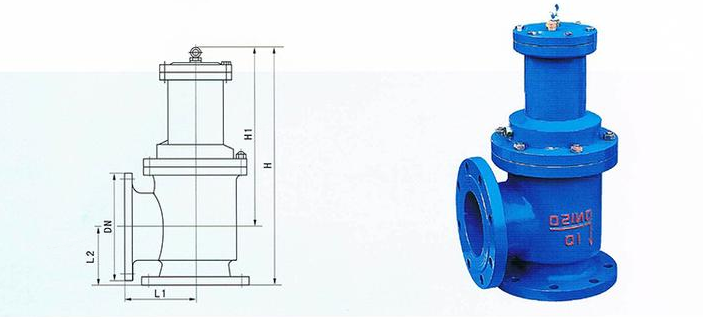

結構外形：


連接尺寸：

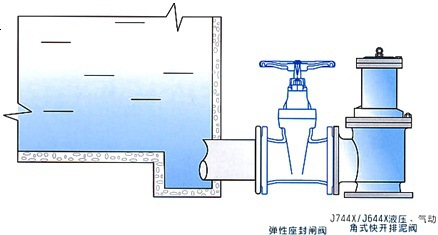

安裝位置示意圖：


安裝須知：

排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的點，并選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附件基礎的影響，排泥閥安裝完畢后應及時關閉。

因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的合同時，要特別注意排放方向，即主管道承口的朝向。
