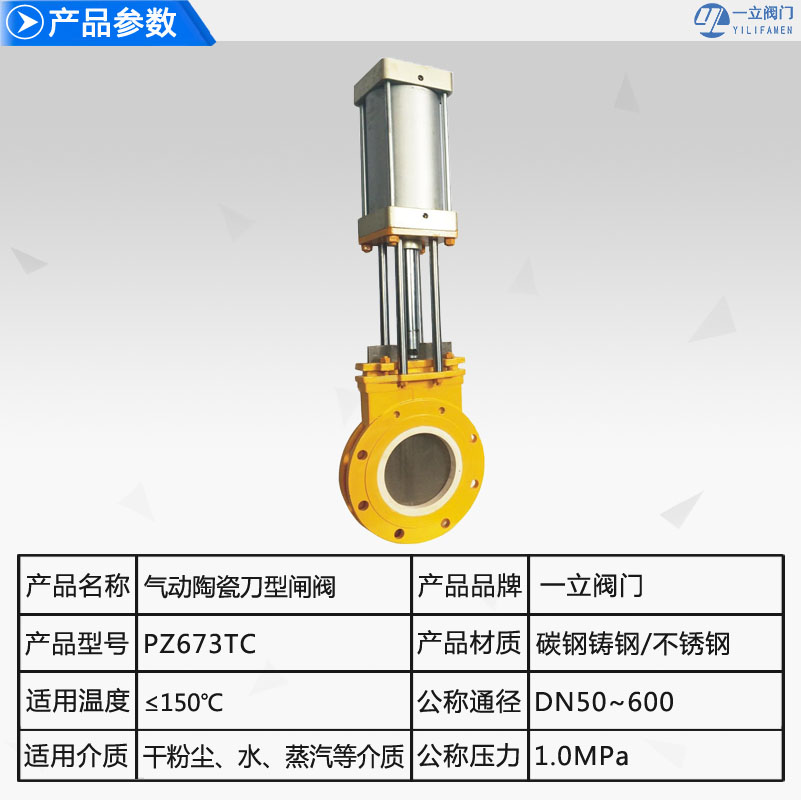

產品概述：
氣動陶瓷刀閘閥適于用高硬度的顆粒等介質，有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統，尤其適用于火力發電廠石子煤系統?？刹捎檬謩?、氣動和電動、電液聯動等驅動方式。氣動陶瓷刀閘閥閘板、閥座密封面材料采用結構陶瓷制造，耐磨損、耐腐蝕、抗高溫、密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。氣動陶瓷刀閘閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。采用曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長，結構緊湊可任意角度安裝。
產品特點：
本閥適用于高硬度的顆粒例如(灰渣水)等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。公稱壓力1.0MPa，適應溫≤150℃。氣源壓力0.6—0.8MPa。
密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
本閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。
本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
主要產品參數：
類型(通道位置)：二通式
標準：國標
公稱通徑：50-600（mm）
主體材料：碳鋼
工作溫度：常溫
材質：碳鋼
流動方向：單向
壓力環境：常壓
零部件及配件：配件
連接形式：法蘭
密封形式：硬密封型
用途：截止
適用介質：干粉塵、水、蒸汽等介質
驅動方式：氣動
外形：中型
應用規范：
|
設計與制造 |
JB/T 8691 |
|
連接端尺寸 |
結構長度 |
GB/T 15188.2 |
|
法蘭尺寸 |
GB/T 9113.1 |
|
檢驗與試驗 |
GB/T JB/T8691 |
|
材料 |
碳鋼 |
GB/T 12229 |
|
標志 |
GB/T 12220 |
|
供貨 |
GB/T 12252 |
零件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥座 |
結構陶瓷 |
7 |
連接架 |
WCB |
|
2 |
閥體 |
WCB |
8 |
支架 |
WCB |
|
3 |
閥板 |
不銹鋼+結構陶瓷 |
9 |
螺母 |
25# |
|
4 |
填料 |
柔性石墨 |
10 |
連接盤 |
WCB |
|
5 |
填料壓蓋 |
WCB |
11 |
氣動裝置 |
成品件 |
|
6 |
鎖軸 |
2Cr13 |
12 |
|
|

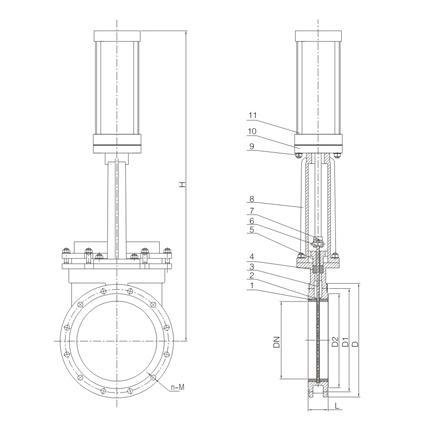

連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
N-M |
|
50 |
1.0 |
43 |
165 |
125 |
99 |
285 |
4-M16 |
|
65 |
46 |
185 |
145 |
118 |
300 |
4-M16 |
|
80 |
46 |
200 |
160 |
132 |
315 |
8-M16 |
|
100 |
52 |
220 |
180 |
156 |
365 |
8-M16 |
|
125 |
56 |
250 |
210 |
184 |
400 |
8-M16 |
|
150 |
56 |
285 |
240 |
211 |
475 |
8-M20 |
|
200 |
60 |
340 |
295 |
266 |
540 |
8-M20 |
|
250 |
68 |
395 |
350 |
319 |
630 |
12-M20 |
|
300 |
78 |
445 |
400 |
370 |
780 |
12-M20 |
|
350 |
90 |
505 |
460 |
429 |
885 |
16-M20 |
|
400 |
90 |
565 |
515 |
480 |
990 |
16-M24 |
|
450 |
90 |
615 |
565 |
530 |
1100 |
20-M24 |
|
500 |
114 |
670 |
620 |
582 |
1200 |
20-M24 |
|
600 |
154 |
780 |
725 |
685 |
1450 |
24-M30 |
