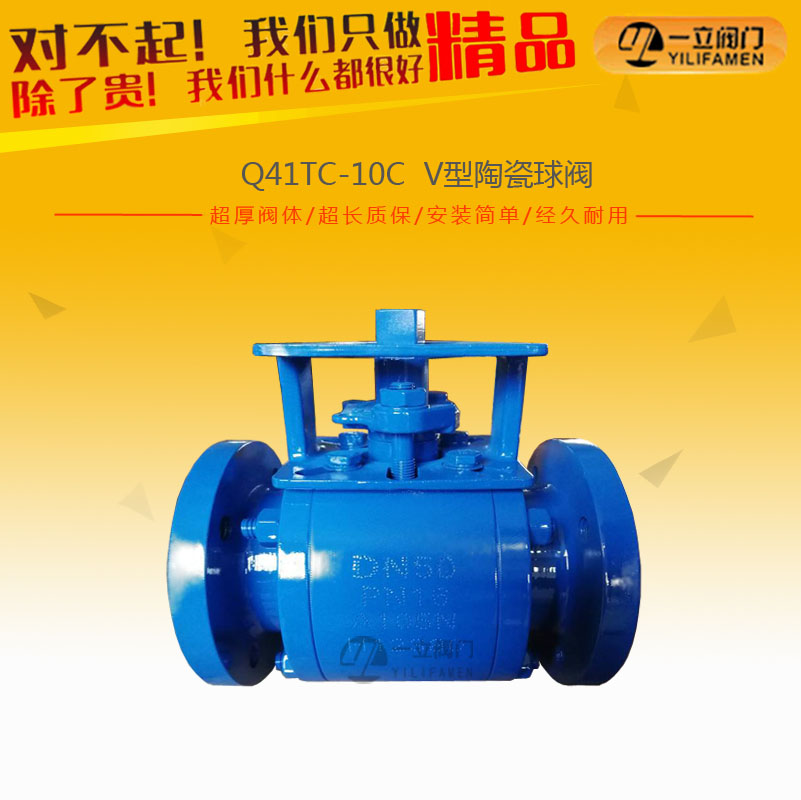

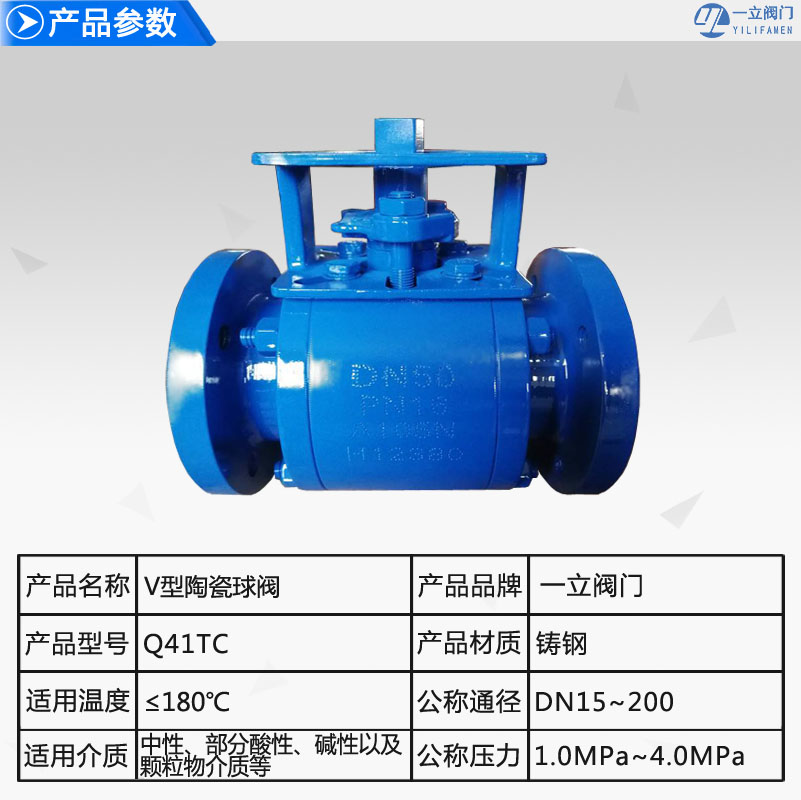

Q41TC-10C V型陶瓷球閥

  • 產品概述： Q41TC陶瓷球閥 具有的耐腐蝕、耐高溫、損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

Q41TC陶瓷球閥具有的耐腐蝕、耐高溫、損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長(是鈦閥的2~4倍)的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封球閥尤其適用于帶顆粒、纖維狀介質環境。

產品特點：

所有與介質接觸的部分結構材質，其化學穩定性及硬度極高(鉻式硬質HRC90)僅次于金剛石。因此本閥門有極高的損，耐腐蝕，耐沖蝕性能，切割熱膨脹小，(2)球體采用研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性?？扇〉煤芎妹芊庑阅堋?3)陶瓷良好性。讓本閥，可靠性極高，使用壽命長，是鈦合金和蒙乃爾閥的2-4倍。(4)用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中。

1、V型陶瓷硬密封調節球閥，結構與O型陶瓷球閥相同，僅閥球通孔為V型結構，作為調節閥，除具有O型陶瓷硬密封球閥的耐腐蝕，耐磨損，零泄漏等優異性能。
2、與普通O型球閥相比，V型球閥具有等百分比流量調節（對數）特性，可以更精準，更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，極大節約用戶成本。
3、在閥門小開度工作時，不會產生啟跳、振蕩，具有微調功能，可以滿足很小流量的調節，且工作狀態十分穩定。
4、V型陶瓷球閥在開啟和關閉的過程中，球體的V形流道與閥座間具有剪切作用，可以將介質中含有的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性，可防止密封面間積存雜物導致閥門卡死。
4、V型球體與閥座采用高性能結構增韌陶瓷制造。球閥具有高耐磨、耐沖刷、耐腐蝕。
5、陶瓷加工采用日本磨削設備制造，球體成型圓度尺寸精度極高，光潔度達w2級，利用陶瓷本身自由潤滑性，可取得很好的密封效果。
6、陶瓷球閥具有金屬球閥不可比擬的優勢，使用壽命是鈦金屬、蒙乃爾金屬閥門2—4倍。

應用領域：

火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。陶瓷球閥具有的耐腐蝕、耐高溫、損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長(是鈦閥的2~4倍)的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封閥尤其適用于帶顆粒、纖維狀介質環境。

性能特點：

1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
4、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
5、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的優勢，也是目前合適此類介質的閥門。

適用工況：

適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統。

結構特點：

全襯硬密封陶瓷閥門特點：
1、閥門殼體厚度超過標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到規定標準要求。殼體三段結構設計，體型堅固，外型美觀。
2、閥桿材質化學元素達到規定標準要求，精工細磨，表面經抗蝕氮化或調質處理，保證閥桿具有良好的力學性能及抗腐蝕能力。
3、內置緩沖補償彈性墊圈，確保穩定良好的密封性。并且在含有雜質介中，不容易卡死造成球的破裂。
4、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上極高的的硬度（硬度HRA88以上，僅次于金鋼石）的特性。因此，陶瓷具有高抗壓強度，高耐磨損性，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。
5、 以精準的研磨技術（全襯陶瓷硬密封球閥結構簡圖臺灣引進）與先進的機械設備制造生產。閥門結構簡潔，流道順暢，介質流動阻力小。硬密封陶瓷內件，由六件科學合理的設計組成，閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度高、表面質量好、使整閥扭矩輕、阻力小、 密封性達到零泄漏。
6、應用領域：火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。

主要連接尺寸：

公稱壓力PN(MPa)

公稱通徑DN(mm)

尺寸

L

D

D1

D2

D6

b

f

f6

Z-Фd

W

ФW

H

H1

1.6

15

130

95

65

45

-

14

2

-

4-14

140

-

85

-

20

140

105

75

55

-

14

2

-

4-14

140

-

90

-

25

150

115

85

65

-

14

2

-

4-14

150

-

99

-

32

165

135

100

78

-

16

2

-

4-18

180

-

105

-

40

180

145

110

85

-

16

3

-

4-18

200

-

126

-

50

200

160

125

100

-

16

3

-

4-18

250

-

140

-

65

220

180

145

120

-

18

3

-

4-18

300

-

165

-

80

250

195

160

135

-

20

3

-

8-18

350

-

178

-

100

280

215

180

155

-

20

3

-

8-18

500

305

230

380

125

320

245

210

185

-

22

3

-

8-18

800

305

280

405

150

360

280

240

210

-

24

3

-

8-23

800

305

310

460

200

400

335

295

265

-

26

3

-

12-23

1000

305

350

550

2.5

15

130

95

65

45

-

16

2

-

4-14

140

-

85

-

20

140

105

75

55

-

16

2

-

4-14

140

-

90

-

25

150

115

85

65

-

16

2

-

4-14

150

-

99

-

32

165

135

100

78

-

18

2

-

4-18

180

-

105

-

40

180

145

110

85

-

18

3

-

4-18

200

-

126

-

50

200

160

125

100

-

20

3

-

4-18

250

-

140

-

65

220

180

145

120

-

22

3

-

8-18

300

-

165

-

80

250

195

160

135

-

22

3

-

8-18

350

-

178

-

100

320

230

190

160

-

24

3

-

8-23

500

305

230

380

125

400

270

220

188

-

28

3

-

8-25

800

305

280

405

150

400

300

250

218

-

30

3

-

8-25

800

305

310

460

200

550

360

310

278

-

34

3

-

12-25

1000

305

350

550

4.0

15

130

95

65

45

40

16

2

-

4-14

140

-

85

-

20

140

105

75

55

51

16

2

4

4-14

140

-

90

-

25

150

115

85

67

58

16

2

4

4-14

150

-

99

-

32

180

135

100

78

66

18

2

4

4-18

180

-

105

-

40

200

145

110

85

76

18

3

4

4-18

200

-

126

-

50

220

160

125

100

88

20

3

4

4-18

250

-

142

-

65

250

180

145

120

110

22

3

4

8-18

300

-

165

-

80

280

195

160

135

121

22

3

4

8-18

350

-

178

330

100

320

230

190

160

150

24

3

4.5

8-23

500

305

230

380

125

400

270

220

188

176

28

3

4.5

8-25

800

305

280

420

150

400

300

250

218

204

30

3

4.5

8-25

800

305

310

480

200

550

375

320

282

260

38

3

4.5

12-30

1000

400

350

560
