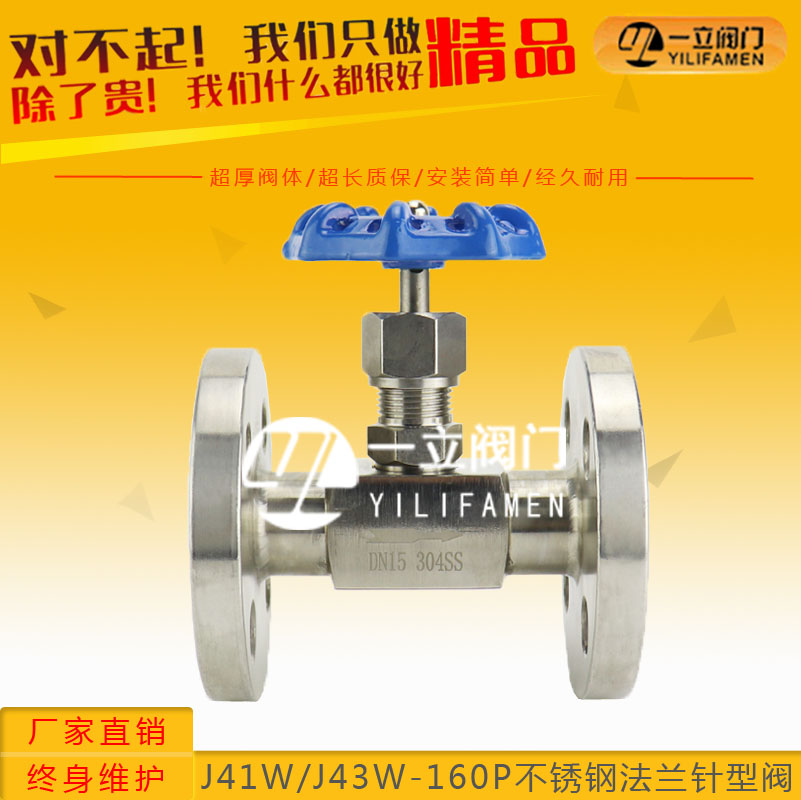

J41W/J43W-160P不銹鋼法蘭針型閥

  • 針型閥J43W說明： 針型閥J43W-160P/320P主要針對壓縮天然氣加氣站或者高壓氣體，使用介質為高壓壓縮天然氣而開發研究的，特殊高壓截止閥。法蘭針型閥J43W/H主體采用高壓沖擊鍛打，殼體
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡介：

法蘭針型閥J43W_J43H產品整體采用鍛體，連接形式為法蘭連接。廣泛應用于化工、電力、冶金等儀表測量管路系統，是一種不可缺少的產品。
J41W法蘭式針型閥閥體材質有304、316、316L等。通常安裝于拆卸方便、連接緊固儀表測量管路系統中作開啟或切斷管路作用。安裝時應使介質的流向與閥體上的箭頭方向一致。是儀表測量管路系統中重要組成部分，具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。

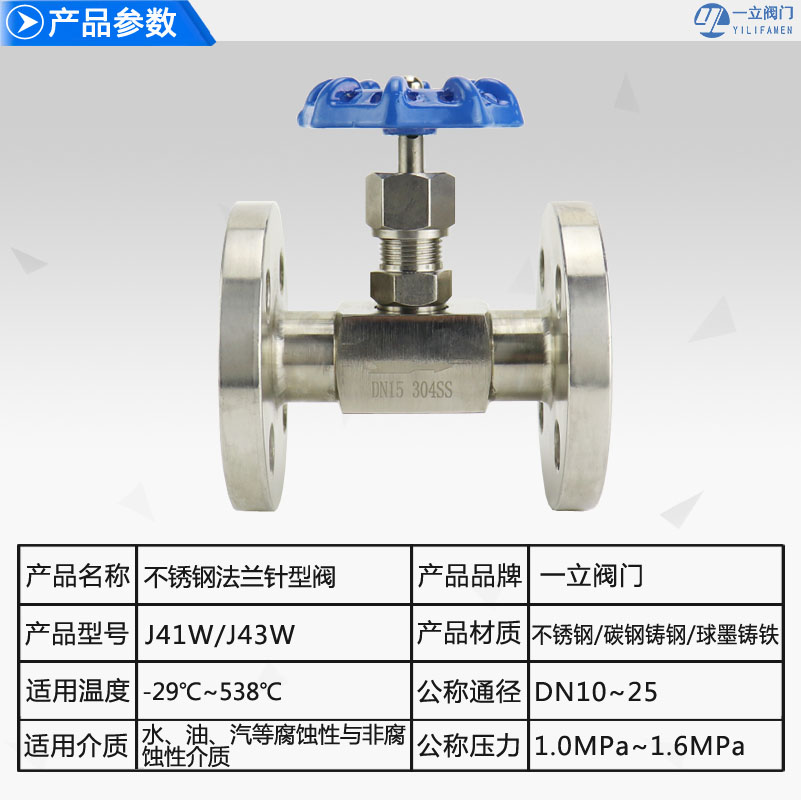

主要性能參數：

1. 標準制造: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 法蘭連接,卡套連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

產品特點：

1、設計扭矩低，即輕便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封壓力裝置，閥桿操作時無泄漏。
4、具有結構小巧、外型美觀、使用靈活、連接緊固、密封性能良好。
5、安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好。

針型閥J43W說明：

　　針型閥J43W-160P/320P主要針對壓縮天然氣加氣站或者高壓氣體，使用介質為高壓壓縮天然氣而開發研究的，特殊高壓截止閥。法蘭針型閥J43W/H主體采用高壓沖擊鍛打，殼體經過強化處理，試驗檢測壓可達75.0MPa，密封件均采用全進口美國（MTU）材料，密封性能特好，可耐高壓，高溫，腐蝕，質量十分可靠，抗氧化性能，使用壽命特長等優點。

針型閥J43W用途：

　　J43W-600LB/900LB法蘭式高壓針閥，鍛鋼法蘭式針型閥可以按照客戶安裝和使用要求，來生產國標（機械部和化工部）、美標（LB）法蘭式截止閥，法蘭式針型截止閥J43W/H應用范圍廣，不論在非腐蝕性還是腐蝕性的高壓氣體和液體管道，都有不錯的使用性能。



零部件材料：


序號

零件名稱

材質

1

法蘭

20# A105 SS304 SS304L SS316 SS316L

2

閥體

20# A105 SS304 SS304L SS316 SS316L

3

閥蓋墊片

紫銅(Red copper) PTFE

4

閥蓋

20# A105 SS304 SS304L SS316 SS316L

5

填料墊

PTFE柔性石墨 金屬盤根

6

填料

PTFE 柔性石墨

7

填料壓蓋

20# A105 SS304 SS304L SS316 SS316L

8

鎖緊螺母

20# A105 SS304 SS304L SS316 SS316L

9

閥桿

20# A105 SS304 SS304L SS316 SS316L

10

手輪

20# A105 SS304 SS304L SS316 SS316L

11

帶帽螺母

20# A105 SS304 SS304L SS316 SS316L



外型結構尺寸:

型號

公稱通徑 DN

A

 B

C

F

N-Ø

L

H

D0

J43W/H

DN10

90

60

41

14

4-Ø14

130

90

60

J43W/H

DN15

95

65

46

14

4-Ø14

132

90

60

J43W/H

DN20

105

75

56

16

4-Ø14

150

105

80

J43W/H

DN25

115

85

65

16

4-Ø14

150

120

100

詳情請咨詢客服。
