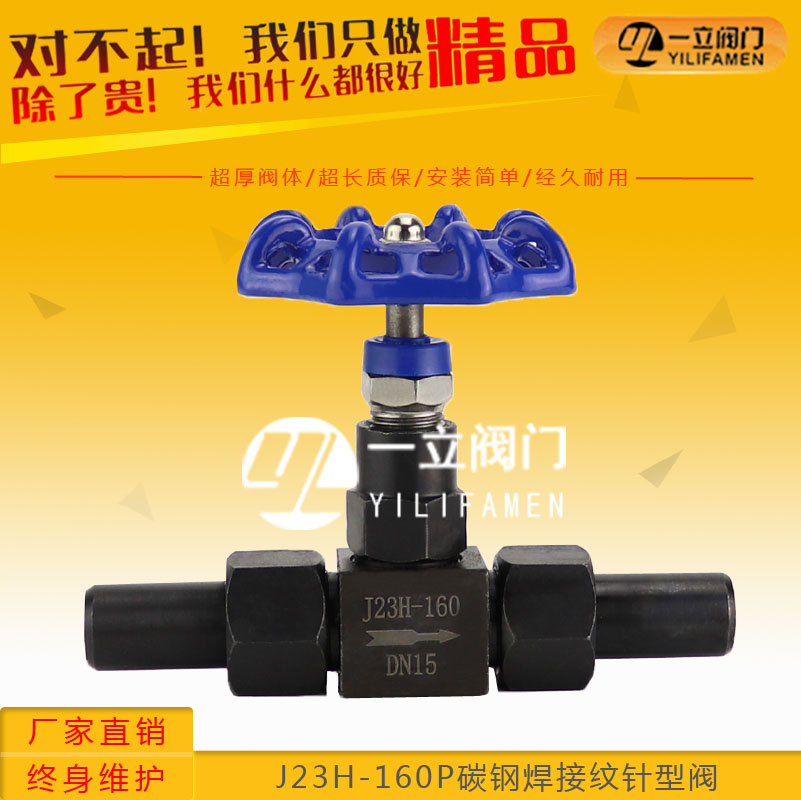

J23H-160P碳鋼焊接紋針型閥

產品概述： J23H-160P碳鋼焊接紋針型閥是儀表測量管路系統中重要的組成部分之一，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象

咨詢熱線：0577-67313796

產品詳情

產品概述：

針型閥是一種可以調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。

J23H-160P碳鋼焊接紋針型閥是儀表測量管路系統中重要的組成部分之一，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥能比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。

主要零件材料：

型號	閥體	接頭	閥桿	螺帽	填料
J23H-320	20#	20#	2Cr13	20#	柔性石墨
J23W-320P	SS304	SS304	SS304	SS304	柔性石墨

主要外形連接尺寸mm：

公稱通徑	M	ø	L1	L	H	D0	重量（KG）
DN6	M20×1.5	ø14×4	66	140	96	63	0.85
DN10	M24×1.5	ø18×4	78	160	115	78	1.1
DN15	M30×2	ø22×4	94	180	122	100	2.0
DN20	M36×2	ø28×4	108	220	156	110	3.5
DN25	M39×2	ø33×4	110	230	170	140	4.3

性能規范：

型號	公稱壓力（MPa）	試驗壓力PS（MPa）			工作壓力（MPa）	工作溫度（℃）	適用介質
型號	公稱壓力（MPa）	殼體	密封（液）	密封（氣）	工作壓力（MPa）	工作溫度（℃）	適用介質
J23W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	液化氣水、油品等
J23W-40P	4.0	6.0	4.4	0.6	4.0	P≤200℃
J23W-160	16.0	17.6	17.6	0.6	16.0	C≤425℃
J23W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

安裝注意事項：

　　1）、安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

　　2）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。選用原則

　　1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。

　　2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。

　　3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。

　　4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。

　　5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V形開口的調節針型閥。

　　6、石油、天然氣的輸送主管線、需要清掃管線的，又需埋設在地下的，選用全通徑、全焊接結構的針型閥；埋設在地上的，選擇全通徑焊接連接或法蘭連接的球閥。

　　7、成品油的輸送管線和貯存設備，選用法蘭連接的針型閥。

　　8、城市煤氣和天然氣的管路上，選用法蘭連接和內螺紋連接的針型閥。

　　9、冶金系統中的氧氣管路系統中，宜選用經過嚴格脫脂處理，法蘭連接的針型閥。

咨詢：J23H-160P碳鋼焊接紋針型閥
