產品說明
一體化三閥組具有操作簡易、工作可靠和功能完善等優點?？扇〈鷤鹘y(tǒng)的三閥組平衡閥，與國內外的差壓變送器配套使用，廣泛用于電力、化工、冶金 、核電、輕紡和實驗室科研部門的控制系統。運行性能可靠。浮動錐閥關閉力矩小，切斷可靠性好；雙重化密封設計，使高、低壓兩側不易發生內滲、而造成變送器損壞，又不會產生截止閥外漏，污染周圍環境。使用安全性強。啟停操作過程中，不會輸出單項過載壓力，損壞變送器。適用范圍廣。可以實現接液材料的同質化(包括閥芯)，以便制成耐不同介質的抗腐蝕產品。安裝中心標準尺寸54mm。
|
序號 |
公稱壓力 |
公稱通徑 |
適用溫度 |
閥體材料 |
|
1 |
16MPa |
5 |
-20～440 |
35# |
|
2 |
-70～240 |
1Cr18Ni9Ti |
||
|
3 |
32MPa |
-20～440 |
35# |
|
|
4 |
-70～240 |
1Cr18Ni9Ti |
產品的作用：
三閥組是節流裝置與差壓變送器的專用連接閥門，其作用就是起到引壓、聯通與平衡作用。
三閥組的使用方法：
在安裝好節流裝置所有附件后，在通入流體對流量計進行調試前將三閥組的三個閥全部打開，帶流體通過流量計趨于穩定后將中間的閥關閉，此時差壓變送器正負壓室就有差壓的存在，差壓變送器即測量出此時流經節流裝置高低壓區的差壓值。
零件材料：
| 零件名稱 | 閥體 | 閥桿 | 閥底座 | 填料 | 填料閥蓋 | 手輪 |
| QFF3-160-DN5 | 碳鋼 | 鉻不銹鋼 |
聚四氟乙稀 柔性石墨 |
碳鋼 | 優質碳鋼 | |
| QFF3-320P-DN5 | 鉻鎳不銹鋼 | 鉻不銹鋼 | 鉻鎳不銹鋼 | 不銹鋼 | ||
性能規范：
| 型號 | 公稱壓力(Mpa) | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(℃) | 適用介質 | ||
| 殼體 | 密封(液) | 密封(氣) | |||||
| QFF3-320-DN5 | 32.0 |
48.0 |
35.2 | 0.6 | 32.0 | P≤540℃ | 水、酸、蒸汽、油品等 |
| C≤425℃ | |||||||
連接尺寸：
| 型號 | 公稱直徑DN(mm) | 尺 寸 | 重量 | |||||
| L1 | D1 | Do | H | H1 | L2 | |||
| QFF3-320-DN5 | 5 | 200 | 14 | 65 | 234 | 260 | 54 | 3.8 |
適用范圍：石油、化工、電力、醫藥、造紙、制糖、航空、食品、機械等

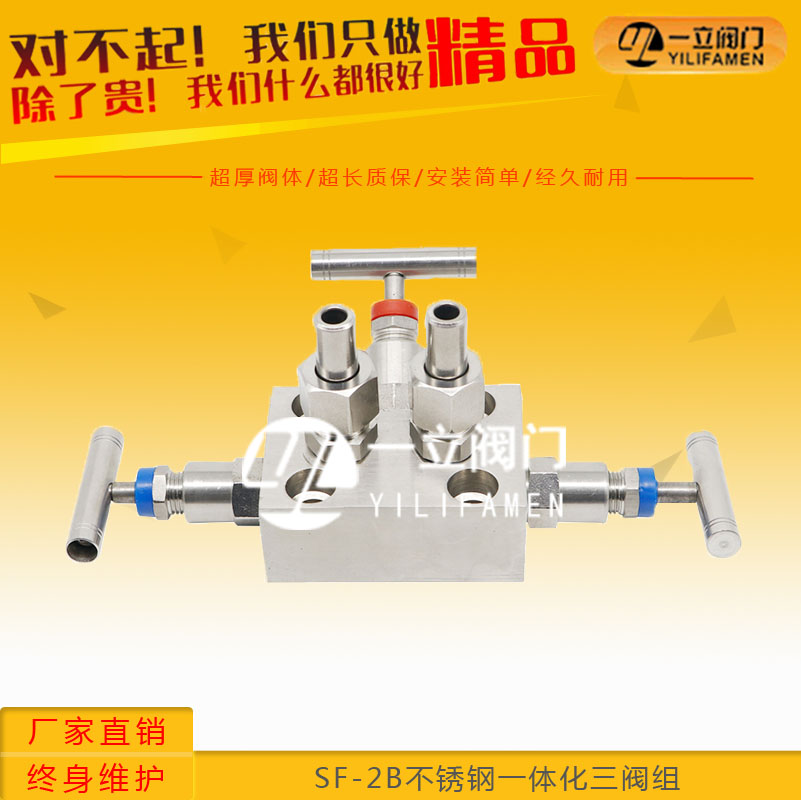

咨詢：SF-2B不銹鋼一體化三閥組
