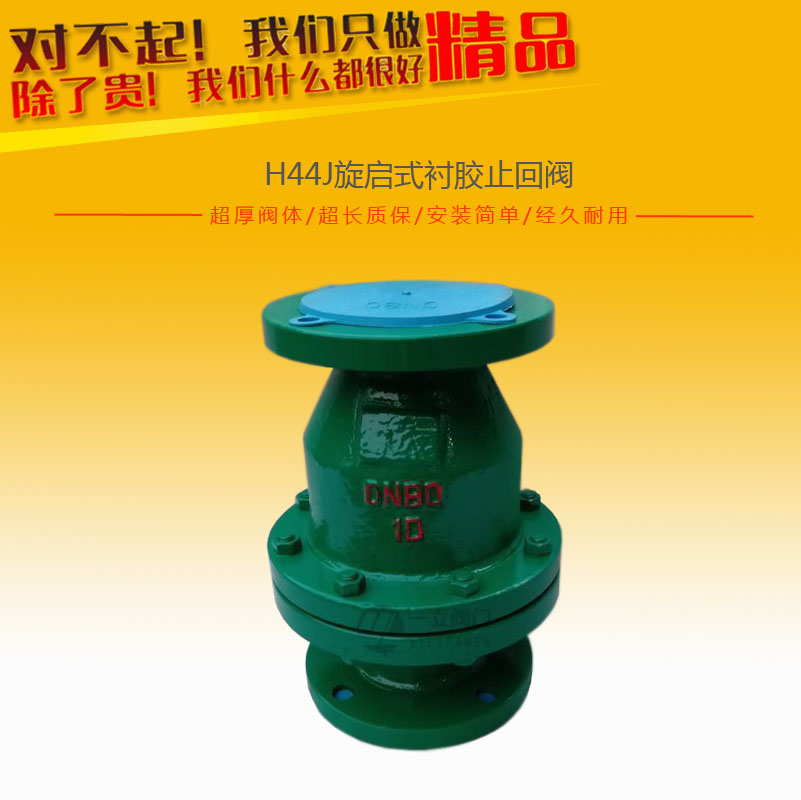

H44J旋啟式襯膠止回閥

  • 產品簡介： H44J 旋啟式襯膠止回閥 是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡介：

       H44J旋啟式襯膠止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質逆向流動的自動閥門。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點；適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。


工作原理：
     H44J旋啟式襯膠止回閥的閥軸與閥瓣設計為一體，全部襯氟塑料的軸，鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。另外，除了閥體、閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。

產品用途：

H44J旋啟式襯膠止回閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

H44J旋啟式襯膠止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。

H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

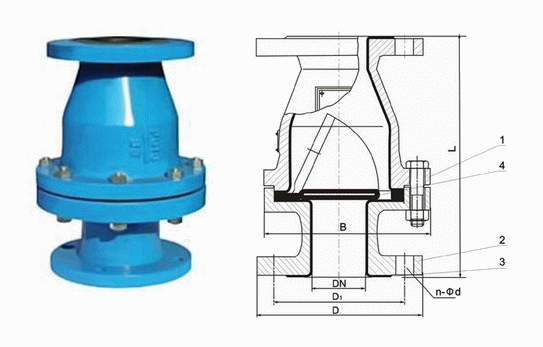

外形結構圖：



連接尺寸：

公稱通徑

標準值

參考值

DN（mm）

NPS
（inch）

L1

D

D1

D2

f

b

Z-Φd

B

H

WT(Kg)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-Φ14

105

55

5

20

3/4

150

105

75

55

2

16

4-Φ14

115

58

7

25

1

160

115

85

65

2

16

4-Φ14

128

60

9

32

11/4

180

135

100

78

2

18

4-Φ18

145

75

11

40

11/2

200

145

110

85

3

18

4-Φ18

160

82

13.5

50

2

230

160

125

100

3

20

4-Φ18

178

95

18

65

21/2

290

180

145

120

3

20

4-Φ18

205

105

22

80

3

310

195

160

135

3

22

4-Φ18

230

120

28

100

4

350

215

180

155

3

22

8-Φ18

255

135

34

125

5

400

245

210

185

3

24

8-Φ18

305

158

58

150

6

480

280

240

210

3

24

8-Φ23

345

180

72

200

8

495

335

295

265

3

26

8-Φ23

415

215

150

250

10

622

390

350

320

3

28

12-Φ23

490

240

165

PN1.6MPa

15

1/2

130

95

65

45

2

14

110

55

6

20

3/4

150

105

75

55

2

16

120

58

7.8

25

1

160

115

85

65

2

16

135

60

10

32

11/4

180

135

100

78

2

18

150

75

12.5

40

11/2

200

145

110

85

3

18

165

82

14.5

50

2

230

160

125

100

3

20

185

95

19.5

65

21/2

290

180

145

120

3

20

210

105

25.5

80

3

310

195

160

135

3

22

235

120

30

100

4

350

215

180

155

3

24

260

135

36

125

5

400

245

210

185

3

26

310

158

62

150

6

480

280

240

210

3

28

350

180

78

200

8

495

335

295

265

3

30

420

215

156

250

10

600

405

355

320

3

32

505

240

172



產品特點：

1、適用于一般工況及磨損或強腐蝕介質的特種工況。
2、無需外加任何能源裝置，減少運行成本。
3、防倒灌倒流效果好，利用橡膠本身的彈性及反向背壓的作用。
4、工作時通過內外壓力差來自然地實現開啟與閉合，適用于腐蝕性介質及電站脫硫。

止回閥又稱為逆流閥、逆止閥、背壓閥、單向閥。止回閥是一種依靠介質本身的流動產生的力而自動開啟和關閉的閥瓣用來阻止介質逆向流動的自動閥門。

法蘭連接止回閥

設計與制造符合中國國家標準

基本結構形成：旋啟式，直通升降式

襯里：橡膠

公稱壓力：PN1.0~1.6(MPa)

公稱通徑：DN15~500(mm)

基本型號：H44J-6、H44J-10、H44J-16、H44J-6Q、H44J-10Q、H44J-16Q、H44J-6C、H44J-10C、H44J-16C、H44J-6P、H44J-10P、H44J-16P


安裝注意事項：

放置管道時應注意使對夾式止回閥的通過方向與流體流向一致；

安裝在垂直放置的管路中。對于水平放置的管路，垂直放置對夾式止回閥；

在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連；

在閥板操作半徑范圍內，避免加入管接頭和阻塞物；

不要在對夾式止回閥的前面或者后面安裝一個變徑管；

在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間；

在水泵出口安裝對夾式止回閥時，至少流出六倍閥門直徑的空間以保證蝶板最終受到流體作用。




咨詢：H44J旋啟式襯膠止回閥
