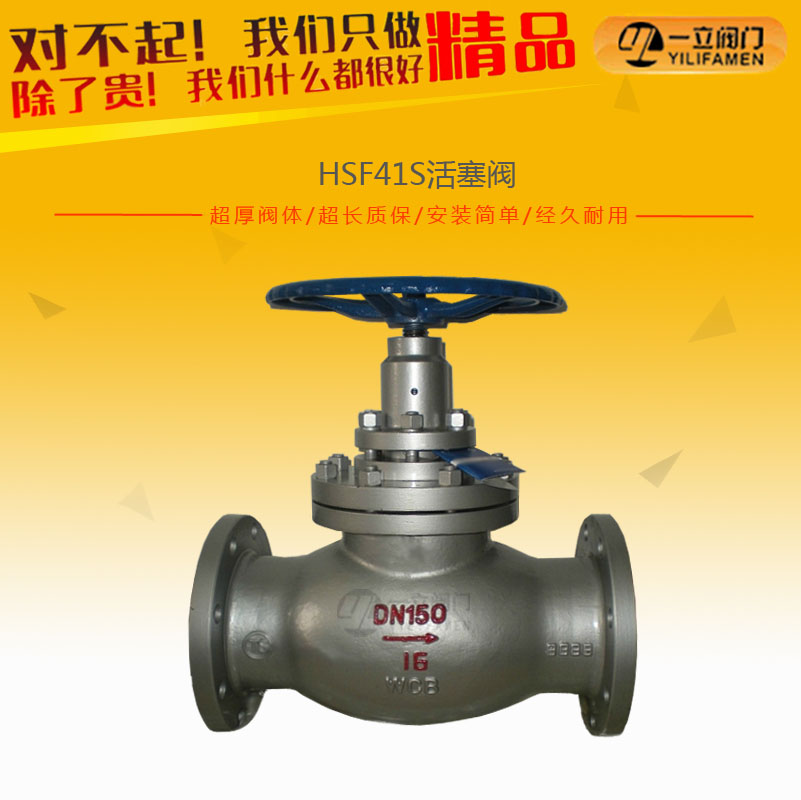

HSF41S活塞閥

  • 產品簡介： 活塞閥 是建立在柱塞閥原有基礎上開發的一種新產品，,該閥門由一個不銹鋼缸套,一個活塞、活塞環及一個密封圈組成，密封接觸面包括缸套之內表面及相應活塞環之外表面
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品簡介：
活塞閥是建立在柱塞閥原有基礎上開發的一種新產品，,該閥門由一個不銹鋼缸套,一個活塞、活塞環及一個密封圈組成，密封接觸面包括缸套之內表面及相應活塞環之外表面與密封圈之內垂直表面及相應閥桿之外表面與相比較，密封面積更大，這是活塞密封性能特佳原因之一。

產品說明：
安裝尺寸與柱塞閥、截止閥、闡閥相同，此活塞又用于各種行業500℃以下水、蒸汽、油及具有粘性等介質的管網上?；钊h(huán)、密封圈是活塞，由一種回彈性好、耐磨性高、摩擦系數小的高分子特種復合材料組成。主要含有，高質彈性石墨，通常適用溫度-10℃-250℃，如果需500℃可另作配方。

產品特點：
閥桿支架采用了封閉式的設計，不論閥開或關的位置，閥桿下半端總是全基藏在閥桿支架內，不受空氣中的灰塵及其它物質的污染更有效的保證部位的密封性能。
（1）、避免雜質傷害，延長閥的壽命：閥桿支架采用了封閉式的設計，不論閥開或關的位置，閥桿下半端總是全基藏在閥桿支架內，不受空氣中的灰塵及其它物質的污染更有效的保證部位的密封性能。
（2）、不受媒介的流刷：當開啟活塞閥時，活塞環隨著活塞上升而移位到閥腔上，這樣就可以免除活塞環不受介質的沖蝕。
（3）、啟閉靈活：活塞閥縮小了柱塞上端的直徑，改變了以前柱塞閥媒介對柱塞推力大的缺點，同時減小了摩擦力，升降機構采用閥桿與銅套配合，而銅套上、下各安裝一套止推軸承，減小閥門啟閉力矩。
（4）、維護、檢修極為簡單：活塞閥確保開啟萬次無滲漏，如果長期使用，活塞環、密封圈過度磨損，則可卸下活塞，拆開上、下蓋，更換密封環，并擰緊螺栓，或更換密封圈。
（5）、HSF41S美標法蘭活塞閥互換性強：活塞閥的安裝尺寸與柱塞閥、截止閥、闡閥相同，此活塞閥又用于各種行業500℃以下水、蒸汽、油及具有粘性等介質的管網上?；钊h(huán)、密封圈是活塞閥的xin臟，由一種回彈性好、耐磨性高、摩擦系數小的高分子特種復合材料組成。主要含有四氟乙烯，高質彈性石墨，通常適用溫度-10℃-250℃，如果需500℃可另作配方。

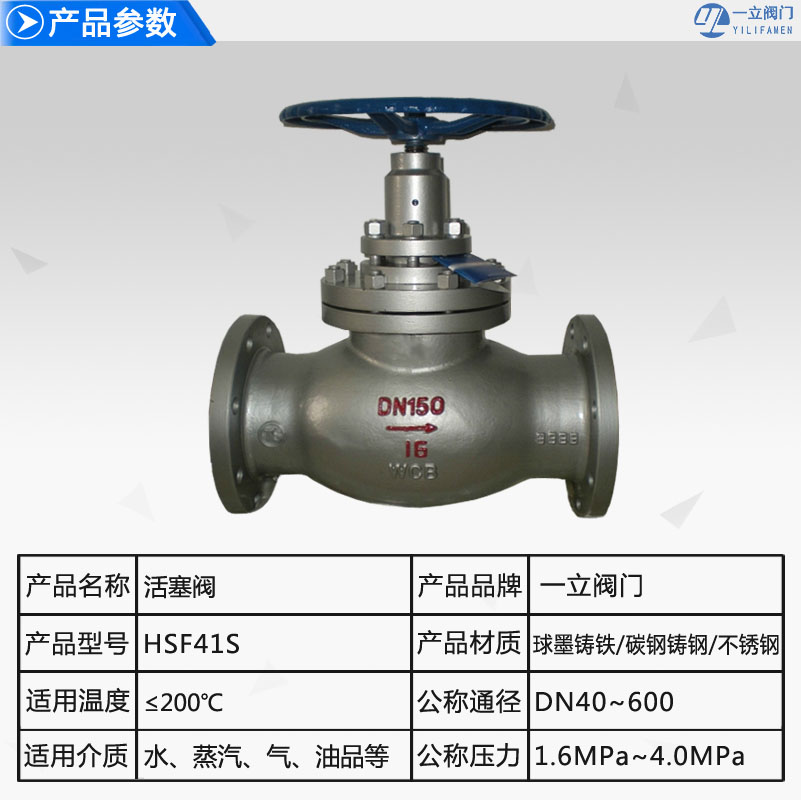

主要技術參數：


產品名稱
活塞閥
產品型號
HSF41S
公稱通徑
DN40-600
壓力范圍
1.6-4.0MPa
閥體材質
鑄鐵丨鑄鋼丨不銹鋼[304L/R、316L/R]

型號規格

公稱壓力
PN(MPa)

試驗壓力 ps(MPa)

使用溫度
≤(℃)

適用介質

殼體

密封

HSF41 H-FX-16C

1.6

2.4

1.76
(氣密)
O．6

180-320℃

水、蒸汽、氣、油品等

HSF41H-PPL-16P

280-320℃

HSF41W-FX-16P

180-320℃

水、蒸汽、氣、油品等弱腐蝕介質類

HSF41W-PPL-16R

280-320℃

硝、醋酸類

HSF41W-SF-16R3

150-200℃

尿素等強腐蝕介質類

HSF41H-PTEF-16C

180-200℃

水蒸汽油品等

HSF41H-S×-16Z

120-180℃

水蒸汽、氣等 (不耐油)

性能規范：

產品型號 主要技術性能 閥門材料
通徑 公稱壓力 適用介質 適用溫度（℃） 閥體、閥蓋、支架 活塞蓋、閥桿、活塞、缸套 活塞環、密封圈 閥桿螺母
hsf41s-16 40-300 10 水、蒸汽、氣、油品等 ≤200 ht200 1cr18ni9ti 8202 黃銅
hsf41s-16（z） 40-300 16
hsf41s-16(j) 40-200
hsf41s16c(j) 40-450
hsf41s-25c(j) 40-450
hsf41s-40c(j) 40-450 40
hsf41s-25q(j) 40-450 25 1cr18ni9ti
hsf41s-16p、16r（j） 40-450 16
hsf41s-25p、25r（j） 40-450 25
hsf41s-40p、40r（j） 40-450 40
零部件材料：

型號規格

通徑
DN(mm)

試驗壓力 PN (MPa)
(1.6-6.4)

主要技術性能

閥門材料選用

殼體

密封

適用
介質

適用
溫度
(℃)

閥體
閥蓋
機架

活塞蓋

閥桿
活塞

缸套
堆焊

墊料

絲桿
螺母

活塞蓋
螺栓
彈墊

手輪

HSFJ41H HSFZ41H

40-600

2.4
3.75
6.0

1.76
2.75
4.4
(氣密0.6)

水
蒸汽
氣
油品
酸類等

120-
380

WCB
HT200
QT450-10
304
316
316L

WCB
304
316
316L

2Cr13
304
316
316L

A102
(308)
(Y)合金

金屬
不銹鋼
纏繞
石墨

銅
H62

1Cr18Ni9Ti
(304)

灰鑄鐵
馬鋼



主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：

公稱壓力  PN(MPa)

公稱通徑
DN(mm)

尺 寸

重量
(kg)

L

D

D1

D2



Z-φd

H

H1

D0

2.5

40

200

145

110

85

18

4-φ18

200

240

160

13

50

250

160

125

100

20

4-φ18

215

255

180

18

65

265

180

145

120

22

4-φ18

255

315

200

28

80

280

195

160

135

22

8-φ18

295

375

240

41

100

300

230

190

160

24

8-φ23

330

415

280

55

125

325

270

220

188

8

8-φ25

350

425

320

90

150

350

300

250

218

30

8-φ25

420

520

350

100

200

400

360

310

278

34

12-φ25

530

650

450

165

250

450

425

370

332

36

12-φ30

560

700

500

238

300

500

485

430

390

40

16-φ30

670

850

550

300

350

550

550

490

448

44

16-φ34

680

870

600

585

400

600

610

550

505

48

16-φ34

820

1040

700

745


咨詢：HSF41S活塞閥
