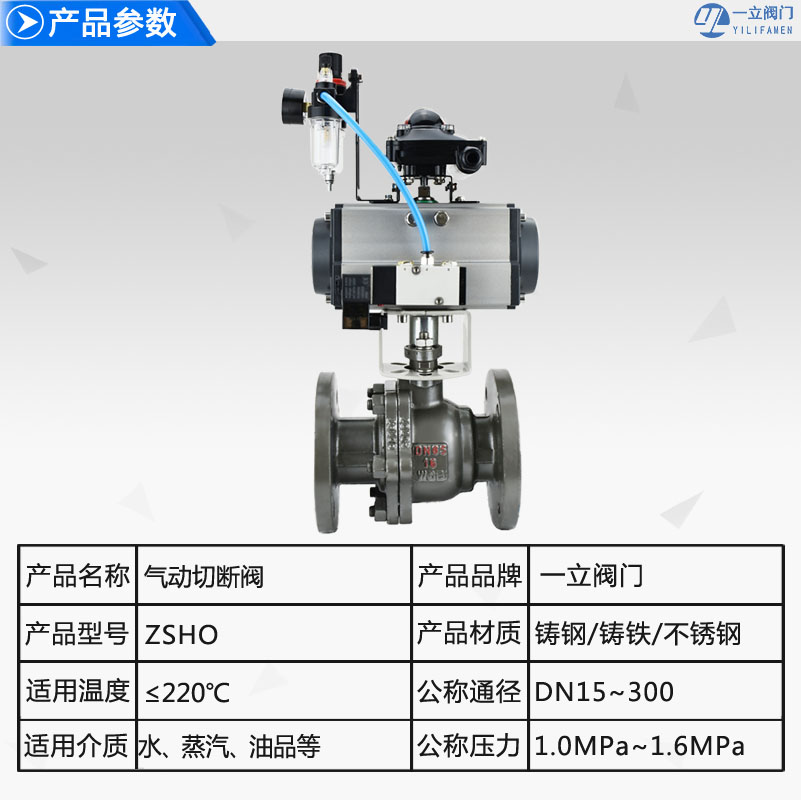

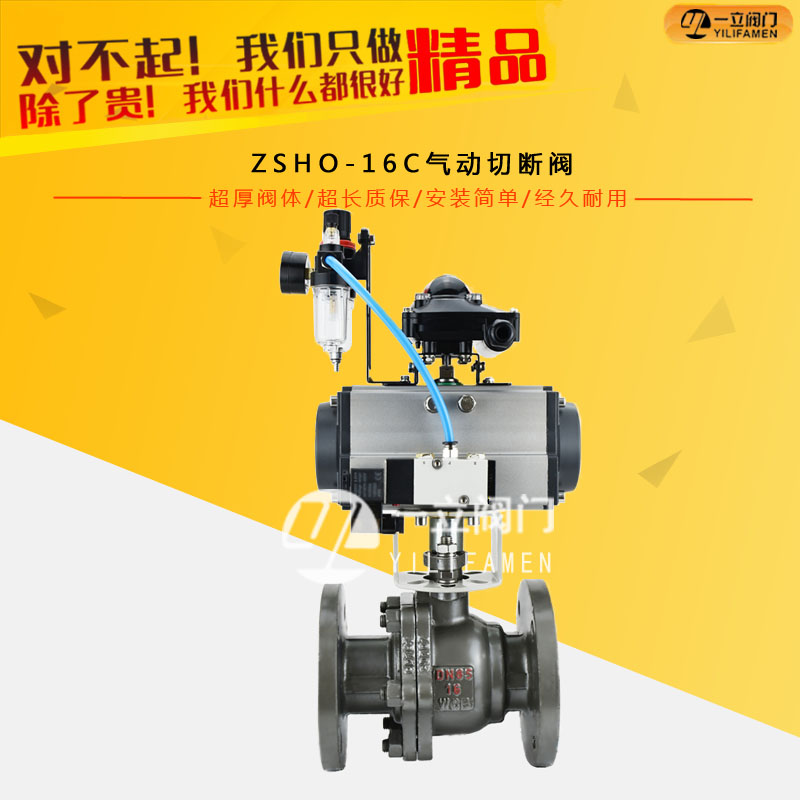

ZSHO-16C氣動切斷閥

  • 產品概述： ZSHO-16型氣動O型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重量輕、操作方便等優點，可地應用于石油、化工、水電、輕紡等工業生產進程地自動調節
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品概述：

ZSHO-16型氣動O型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重量輕、操作方便等優點，可地應用于石油、化工、水電、輕紡等工業生產進程地自動調節和遠程控制中。

結構說明：

O形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。

工作原理：

執行機構與閥用連接軸連接。氣缸內輸入氣壓后，作用于活塞上產生一定的推力，
使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動來改變閥的流通面積，達到改變通過閥內介質流量目的。

性能參數：

1、ZSHO-16型氣動O形切斷閥使用溫度220℃。
2、主要材料：閥體：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50時為1Cr18Ni9Ti，65≤DN≤150時為2Cr1，DN200時為碳鋼
3、旋轉角度：0°~90°

產品特點：

一、耐磨;由于硬密封球閥的閥芯是合金鋼噴焊，密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。(它的硬度系數為65-70):
二、密封性能好;由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
三、開關輕;由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。
四、使用壽命長:已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們?nèi)粘Ｉ钪小?/div>

產品優點：

1.流體阻力小，全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封面，而且球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8.由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

加工精度高，造價昂貴，高溫中不宜使用，如管道內有雜質，容易被雜質堵塞，導致閥門無法打開。

連接尺寸：

DN

φA



n-φ

L

L1

L2

L3

H1

H

所配執行機構

額定流量系數Kv

15

95

65

4-φ14

130

84

155

83

47.5

280

GTX.75

20

20

105

75

4-φ14

140

78

155

83

52.5

280

GTX.75

38

25

115

85

4-φ14

150

85

155

83

57.5

280

GTX.75

72

32

135

100

4-φ18

165

103

155

83

67.5

290

GTX.75

93

40

145

110

4-φ18

180

118

155

83

72.5

290

GTX.75

145

50

160

125

4-φ18

200

89

155

83

80

330

GTX.75

230

65

180

145

4-φ18

220

100

216

120

90

400

GTX.110

406

80

195

160

8-φ18

250

115

216

120

97.5

400

GTX.110

576

100

215

180

8-φ18

280

135

290

137

107.5

465

GTX.127

940

125

245

210

8-φ18

320

160

368

172

122.5

544

GTX.160

1404

150

280

240

8-φ23

360

180

368

172

140

572

GTX.160

2050

200

335

295

12-φ23

457

216

450

224

167.5

655

GTX.210

3590

可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

咨詢：ZSHO-16C氣動切斷閥
