產品概述：

ZSHO-16型氣動O型切斷球閥和氣動雙作用執行機構構成。它具有結構簡單、體積小、重量輕、操作方便等優點，可地應用于石油、化工、水電、輕紡等工業生產進程地自動調節和遠程控制中。

結構說明：

O形球閥由閥體、球體、閥軸、密封環、填料、壓板等零部件組成。執行機構由氣、活塞、齒輪型、輸出軸、氣缸蓋、軸承、導向環、活塞軸瓦、調整螺栓、“O”型圈等主要零部件等構成。

工作原理：

執行機構與閥用連接軸連接。氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動來改變閥的流通面積，達到改變通過閥內介質流量目的。

特點及用途：

該球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。

3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。

4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。

性能參數：

產品名稱	ZSHO氣動活塞式O型切斷球閥
產品型號	ZSHO
公稱通徑	DN15-200mm
壓力范圍	1.0-1.6MPa
閥體材質	鑄鋼，不銹鋼

1、ZSHO-16型氣動O形切斷閥使用溫度220℃。

2、主要材料：閥體：WCB；ZG1Cr18Ni9Ti；球芯材料：DN≤50時為1Cr18Ni9Ti，65≤DN≤150時為2Cr1，DN200時為碳鋼

3、旋轉角度：0°~90°

技術參數：

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	19	38	72	110	170	270	450	510	940	1400	2200	3500
公稱壓力PN	1.6/4.0/6.4/10.0MPa
球芯轉角	90
流量特性	快開(on-off)
閥體材質	WCB（ZG230-450）WCC（ZG270-500）WC6（ZG15CrMo） CF8（304）CF8M（316）CF3（304L）CF3M（316L）
內件材質	球芯：304,316,316L鍍鉻；閥座：聚四氟乙烯(增強)
適用溫度	普通型 –40～180℃
信號接操作管螺紋壓力	M10x1/400～800KPa

連接尺寸：

DN	φA		n-φ	L	L1	L2	L3	H1	H	所配執行機構	額定流量系數Kv
15	95	65	4-φ14	130	84	155	83	47.5	280	GTX.75	20
20	105	75	4-φ14	140	78	155	83	52.5	280	GTX.75	38
25	115	85	4-φ14	150	85	155	83	57.5	280	GTX.75	72
32	135	100	4-φ18	165	103	155	83	67.5	290	GTX.75	93
40	145	110	4-φ18	180	118	155	83	72.5	290	GTX.75	145
50	160	125	4-φ18	200	89	155	83	80	330	GTX.75	230
65	180	145	4-φ18	220	100	216	120	90	400	GTX.110	406
80	195	160	8-φ18	250	115	216	120	97.5	400	GTX.110	576
100	215	180	8-φ18	280	135	290	137	107.5	465	GTX.127	940
125	245	210	8-φ18	320	160	368	172	122.5	544	GTX.160	1404
150	280	240	8-φ23	360	180	368	172	140	572	GTX.160	2050
200	335	295	12-φ23	457	216	450	224	167.5	655	GTX.210	3590

安裝注意事項:

1.安裝施工必須小心，切忌撞擊閥門。

2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。

3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。

4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。

5.安裝時要留有閥柄旋轉的位置。

6.球閥不能用作節流。

7.帶傳動機構的球閥應直立安裝。

亚洲精品视频久久,嘿咻嘿咻免费无码专区在线观看,在线观看国产色视频网站,日本不卡吗一区二区三区,色欲综合亚洲伊人东京热,精品视频在线v

專業流體成套閥門設備供應商

產品中心

推薦產品

切斷閥

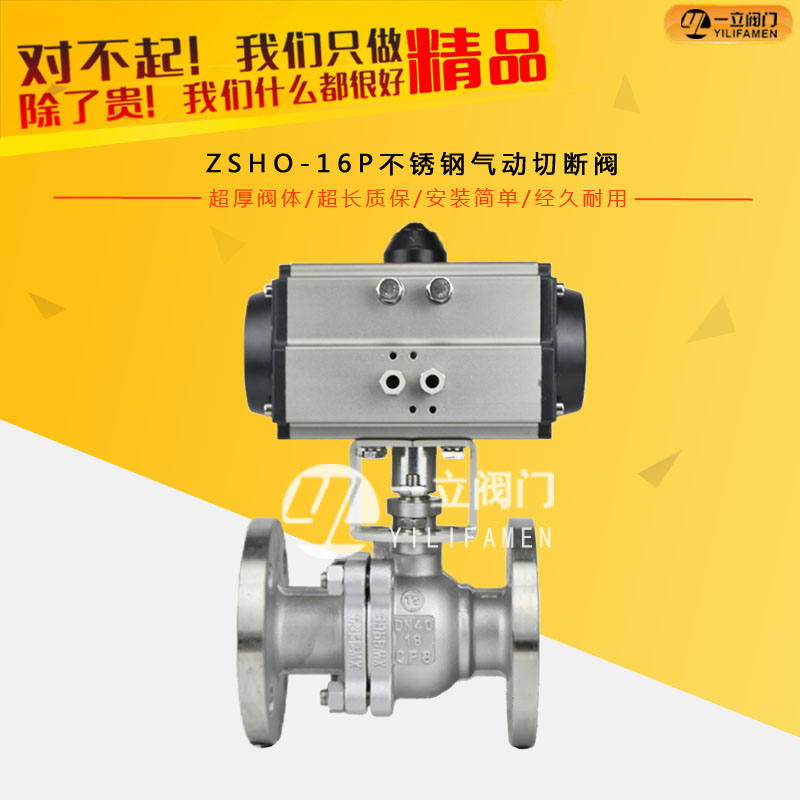

ZSHO-16P不銹鋼氣動切斷閥
